一、實驗目的
本實驗采用測定沉淀柱底部不同歷時累計沉淀泥量方法，找出去除率與沉速的關系。希望達到以下目的：
1、了解和掌握自由沉淀的規律，根據實驗結果繪制時間-沉淀率（t-E），沉速-沉淀率（u-E）和
的關系曲線通過實驗，掌握顆粒自由沉淀的實驗方法；
3、比較累計沉淀泥量法與累計曲線法的共同點；
4、加深理解沉淀的基本概念和雜質的沉降規律。
二、實驗裝置及材料
1、環境溫度：5℃～40℃
2、沉淀柱外形尺寸：約直徑×高=φ100mm×1700mm壁厚度約8 mm 數量：4根
3、裝置外形總尺寸：約1000mm×800mm×2200mm
4、電源220V，功率200W
配套實驗裝置有：
1、PVC配水箱1個； 2、不銹鋼潛水泵1臺； 3、不銹鋼攪拌混合器1套；
4、配水管閥門1套； 5、水泵循環閥門1套； 6、各沉淀柱進水閥門1套；
7、各沉淀柱放空閥門1套； 8、排水管1套； 9、取樣口；
10、實驗固定支架1個 11、連接的管道、閥門、開關等若干。
測定懸浮物的設備（用戶自備）
分析天平，具塞稱量瓶、烘箱、濾紙、漏斗、量筒、燒杯等
水樣（用戶自備）
實際工業廢水或粗硅藻土等配制水樣
三、實驗步驟
1、打開沉淀管的閥門將污水注入沉淀管，然后打開進氣閥門，曝氣攪拌均勻。
2、關閉進氣閥，此時取水樣100mL（測得懸浮物濃度Co），同時記下取樣口高度，開啟秒表，記錄沉淀時間。
3、當時間為1min、3 min、5 min、10 min、15 min、20 min、40 min、60 min時，分別取樣100mL，測其懸浮位濃度（Ct）。記錄沉淀柱內液面高度。
4、測定每一沉淀時間的水樣懸浮物固體量。懸浮性固體的測定方法如下：首先調烘箱支（105±1）℃，疊好濾紙放入稱量瓶中，打開蓋子，將稱量瓶放入105℃的烘箱烘至恒重。5、然后將已恒重好的濾紙取出放在玻璃漏斗中，過濾水樣，并用蒸餾水沖凈，使濾紙上得到全部懸浮性固體，最后將帶有濾渣的濾紙移入稱量瓶，烘干支恒重。
懸浮性固體計算
懸浮性固體含量
式中 ω1 ——稱量瓶+ 濾紙質量，g
ω2 ——稱量瓶+ 濾紙+懸浮性固體的質量，g
V—— 水樣體積，100mL。
實驗數據記錄下表
| 沉淀時間/min | 濾紙編號 | 稱量瓶編號 | 稱量瓶+濾紙質量/g | 取樣體積/mL | 瓶紙+SS質量/g | 水樣ss質量/g |
Co /(mg/L) |
Ci /(mg/L) |
沉淀高度H/cm |
| 0 | |||||||||
| 1 | |||||||||
| 3 | |||||||||
| 5 | |||||||||
| 10 | |||||||||
| 15 | |||||||||
| 20 | |||||||||
| 40 | |||||||||
| 60 |
四、實驗相關知識點
沉淀是借重力作用從液體中去除固體顆粒的一種過程。根據液體中固體物質的濃度和性質，可將沉淀過程分為自由沉淀、絮凝沉淀、成層沉淀和壓縮沉淀等四類。本實驗對污水中非絮凝性固體顆粒自由沉淀的規律進行了研究探討。
實驗用裝置見圖，
設水深為h，在t時間能沉到h深度顆粒的沉速u=h/t。根據給定的時間t0，計算出顆粒的沉速u0。凡是沉淀速度等于或大于u0的顆粒，在t0時都可全部去除。設原水中懸浮物濃度為c0(mg/L)，則與沉淀歷時ti相對應的懸浮物沉淀效率百分率為
其中不同沉淀時間ti時，沉淀柱未被去除的懸浮物百分比為
沉淀試驗時，可算出H對應的時間t的顆粒沉速為
從而可繪出u-E、t-E及u-P的曲線，其形式見圖
五、實驗數據及結果整理
實驗基本參數整理
實驗日期 水樣性質及來源
沉淀柱直徑D= 柱高H=
水溫/℃ 原水SS濃度（mg/L）
沉淀柱管及其管道連接草圖
（2）實驗數據整理
將實驗數據按表整理
顆粒自由沉淀數據整理表
| 沉淀高度/cm | ||||||||
| 沉淀時間/min | ||||||||
| 實測水樣SS/(mg/L) | ||||||||
| 計算用SS/(mg/L) | ||||||||
| 未被去除顆粒百分比 | ||||||||
| 顆粒Pi沉速u/(mm/s) |
根據實驗所得曲線，分析推導相應于沉淀時間ti的懸浮固體去除百分率

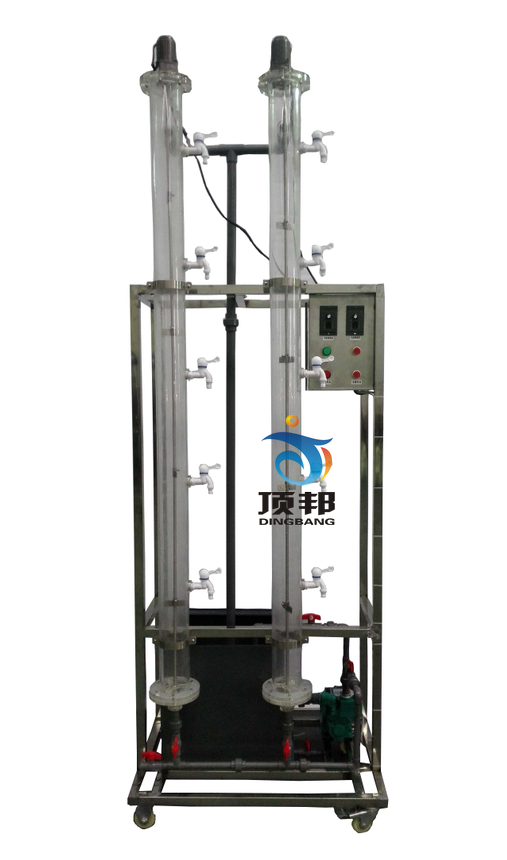

DB-CJ 沉降實驗裝置
設備特點:
1.設備布局合理、美觀，結構清晰，整體感強。
2.本裝置可開實驗：a顆粒自由沉降，b絮凝沉降。
3.本裝置可分層取樣，通過對不同層次的水樣進行檢測，更直觀的了解沉淀時間與沉淀效果的相互關系。
實驗目的：
1、加深對成層沉淀的特點、基本概念以及沉淀規律的理解。
2、通過實驗確定某種污水曝氣池混合液的靜沉曲線，并為設計澄清濃縮池提供必要的設計參數。
主要配置：
調速電機攪拌器、調速器、取樣口、PVC配水箱、水泵、電控箱、連接管道和球閥、不銹鋼臺架。
技術參數：
1、環境溫度：5℃～40℃，電源220V單相三線制，功率500W。
2、有機玻璃沉淀柱：尺寸Φ100×1400mm，4根，沉淀柱設取樣口，配優質全銅閥門。帶刻度標尺，沉淀柱內設有不銹鋼攪拌器4套。
3、水泵：額定流量1m3/h，揚程15m,功率370W。
4、電機：功率15W，帶調速器。
5、原水箱：尺寸600×400×500mm，PVC板焊制。
6、框架為304不銹鋼，結構緊湊，外形美觀，操作方便。
7、裝置外形尺寸：1000×800×2000mm，框架為可移動式設計，帶腳輪及禁錮腳。
1.設備布局合理、美觀，結構清晰，整體感強。
2.本裝置可開實驗：a顆粒自由沉降，b絮凝沉降。
3.本裝置可分層取樣，通過對不同層次的水樣進行檢測，更直觀的了解沉淀時間與沉淀效果的相互關系。
實驗目的：
1、加深對成層沉淀的特點、基本概念以及沉淀規律的理解。
2、通過實驗確定某種污水曝氣池混合液的靜沉曲線，并為設計澄清濃縮池提供必要的設計參數。
主要配置：
調速電機攪拌器、調速器、取樣口、PVC配水箱、水泵、電控箱、連接管道和球閥、不銹鋼臺架。
技術參數：
1、環境溫度：5℃～40℃，電源220V單相三線制，功率500W。
2、有機玻璃沉淀柱：尺寸Φ100×1400mm，4根，沉淀柱設取樣口，配優質全銅閥門。帶刻度標尺，沉淀柱內設有不銹鋼攪拌器4套。
3、水泵：額定流量1m3/h，揚程15m,功率370W。
4、電機：功率15W，帶調速器。
5、原水箱：尺寸600×400×500mm，PVC板焊制。
6、框架為304不銹鋼，結構緊湊，外形美觀，操作方便。
7、裝置外形尺寸：1000×800×2000mm，框架為可移動式設計，帶腳輪及禁錮腳。
