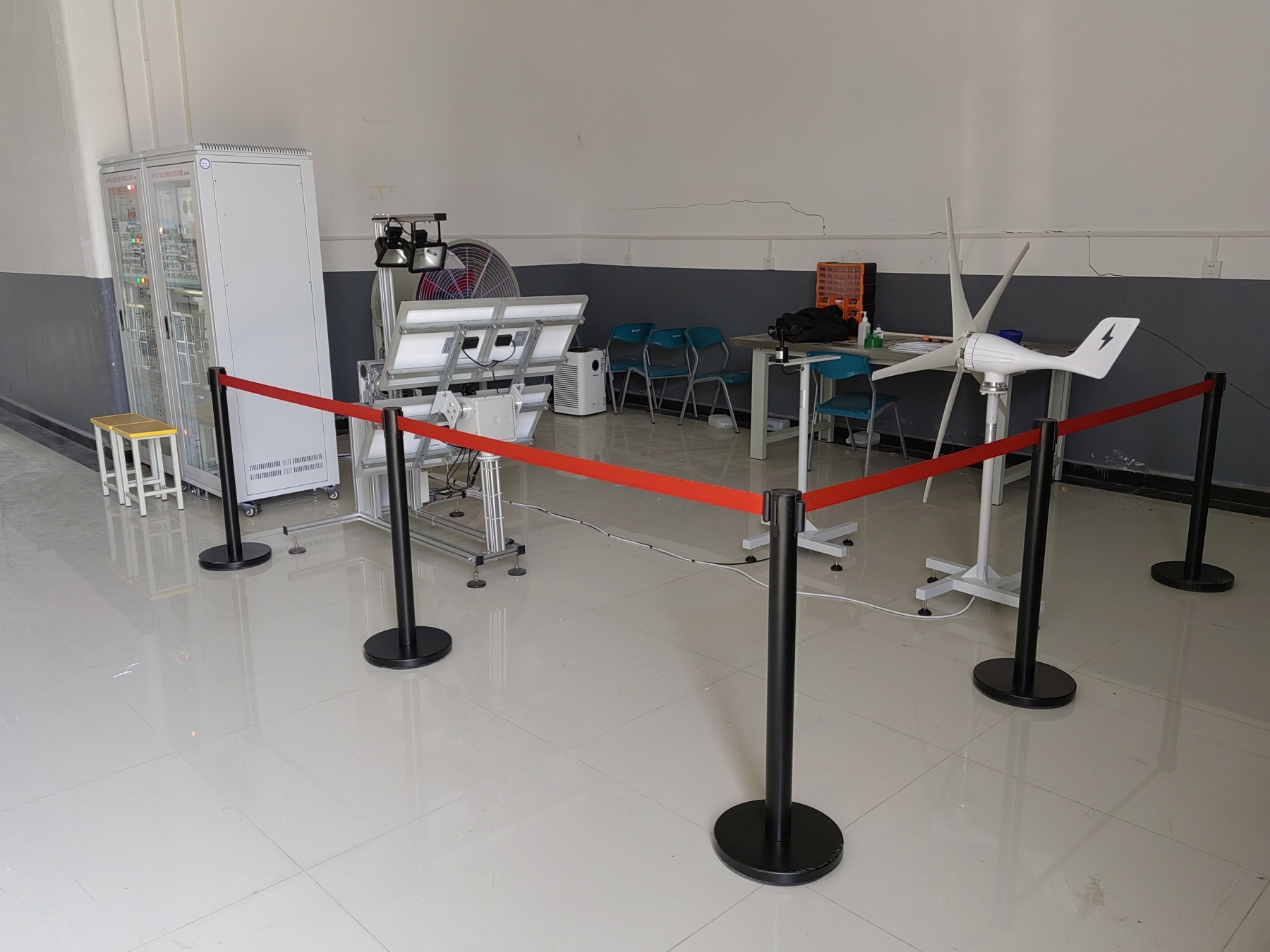

- DB-GF05 風光互補發電系統實訓裝置
風光互補發電實驗臺/風光互補發電系統實訓裝置，可完成風力機、太陽能互補獨立運行系統實驗，和風能、太陽能并網運行實驗系統的大部分控制過程實驗及運行過程演示。
一、系統構成：
1、蓄電池充電和容量顯示，充放電控制。
2、具備對蓄電池的智能化管理和充電溫度補償（選擇項）。
3、保護功能更加完善；具備過充、過放和過壓保護、過載和短路保護、充電接反保護、蓄電池開路保護、過熱保護。
4、CIFC系統穩定技術設計，蓄電池工作在均衡充電模式下。風力發電機的轉速、輸出電壓、電流及輸出功率采用了柔性控制技術，系統實現了精確的功率分配，并采用了風機輔助啟動功能和異常保護功能。
5、電池反接保護：蓄電池“＋”“－”極性接反，斷路器關斷，糾正后可繼續使用。
6、太陽能電池反接保護：太陽能電池“＋”“－”極性接反，糾正后可繼續使用。
7、負載過流及短路保護：負載電流超過額定電流或負載短路后，斷路器關斷，減小負載后可 繼續使用。
8、電池開路保護：萬一蓄電池開路，若在風力發電機/太陽能電池正常充電時，控制器將關斷負載，以保證負載不被損傷，若風力發電機/太陽能電池不充電時，控制器由于自身得不到電力，不會有任何動作。
9、過充保護：充電電壓高于保護電壓（2.4V/單節）時，自動關斷對蓄電池充電；此后當電壓掉至維護電壓（2.3V/單節）時，蓄電池進入浮充狀態，當?shù)陀诨謴?fù)電壓（2.2V/單節）后浮充關閉，進入均充狀態。過充保護恢復點電壓和浮充電壓均有溫度補償。
10、蓄電池電壓低于保護電壓時，控制器自動關閉輸出以保護蓄電池不受損壞。
11、過壓保護：當電壓過高時，自動關閉輸出，保護電器不受損壞。過充、過放、過壓保護均延時動作，防止誤動作。 風機輔助啟動功能和異常保護功能。
輸入電源：AC380V±10% 50Hz （三相五線制）和AC380V±10%（單相三線）輸入功率：＜2KW
4、1、充電單元
? 工作電壓：12VDC
? 風力發電機功率：400W ，峰值功率：600W
? 充電方式：PWM脈寬調制
? 充電最大電流 35A
? 過放保護電壓 11V
? 過放恢復電壓 12.6V
? 輸出保護電壓 16V
? 卸載開始電壓（出廠值）15.5V
? 卸載開始電流（出廠值） 15A
? 保護功能：蓄電池過充電、蓄電池過放電、蓄電反接、負載超載、防雷、風機限流、風機自動剎車和手動剎車。
? 模擬風洞電壓：380VAC 三相五線
? 模擬風洞功率：2.2KW
? 風量：28600，風壓：320pa
光能
? 光伏模塊功率：?jiǎn)尉?5Wp 4組，采用拱形形狀，上面有6組模擬太陽燈，實現晨日、晌午、午日、下午、傍晚等日光模擬。
? 光伏模塊輸出工作電壓：17.5VDC
? 光伏模塊工作電流：4.86A
? 模擬光源模塊：2000W
4、2、電力蓄能單元（機內）
? 蓄電池類型：免維護膠體蓄電池
? 蓄電池組容量:12V/100Ah
? 蓄電池?cái)?shù)量： 2個
4、3、DC-AC逆變單元(機內）
離網模塊
? 直流輸入電壓：10.8～16VDC
? 額定蔬出功率：1000W 由客戶選擇
? 輸出電壓：110/220VAC，（帶市電切換功能）
? 頻率范圍：50Hz
? 輸出波形：純正弦波
? 工作效率：90%
? 功率因數：>0.9
? 波形失真率≤5%
? 工作環境：溫度-20℃～50℃
? 相對濕度：﹤90﹪（25℃）
? 保護功能：極性反接、短路、過熱、超載保護
? 所發電能可實現與家用電器產品無縫連接，保護功能齊全，電器包含（液晶電視、洗衣機、電冰箱、電飯煲等家用電器產品）
4、4、并網模塊
4、4、1. 6級功率搜索功能
在自動調整的過程中，會看到LOW燈不停的閃爍，功率會由0作為起點，向最大功率點加大輸出功率，重啟最多為6次，然后進入功率鎖定狀態，鎖定時ST燈長亮。
在進行6級功率搜索程序時，所需的時間為10分鐘。
4、4、2.寬電壓輸入（15-62VDC）
? DC電壓輸入：180-450VDC
4、4、3.二級功率變壓轉換
? 高頻雙向并網，單向并網功能
? 高頻直接調制，AC半波合成
? 雙向并網方式：直接負載消耗，逆向傳輸AC電流
? 單向并網方式：直接負載消耗，禁止逆向傳輸AC電流
4、4、4. 多頻率輸出功能，可適用于50Hz/60Hz頻率的AC交流電
? 頻率范圍：45Hz~63Hz
? 直接連接到太陽能電池板（不需要連接電池）
4、4、5. 采用了精確的動態壓差型MPPT功能、APL功能，自動把太陽能板的功率調整到最大輸出，只需將太陽能板直接連接到并網逆變器上，無需再連接電池。
? 壓差型MPPT：精確度為0.1V
? 功率鎖定：10W（AC交流輸出）
4、4、6. 交流電0角相高精度自動檢測
交流電的0角相經隔離放大后輸入到MCU進行高精度檢測分析，相移率只有<1%，從而實現了高精度同相調制交流電并合輸出功能。
? 交流相移：<1%
? 過零保護：0.2VAC
? 交流切換：50Hz/60Hz
4、4、7. 同步高頻調制
在并網的過程中，通常是采用同角相并網（即兩交流電的相位差完全等于0時，用開關將兩交流電并合）而本產品是先將交流電整流為100Hz的半周波交流電，再將本機產生的高頻電流在電路中與100Hz的半周波交流電產生并合，實現高頻調制。
? 調制合成：半波全橋調制合成（100Hz/120Hz）
? 合成方式：MOSFET全橋
? 高頻頻率：50KHz
4、4、8. 輸出純正正弦波
? 采用SPWM直接產生純正正弦波輸出。
? 輸出波形：采用互補PWM推挽，純正正弦波
? 生成方式：增強型高速SPWM
4、4、9. 太陽光度自動感知功能
最新的光度感知運算技術，太陽光在太陽能電池板上的照射角度、光照強度的不同而產生不同的電流輸出，采用了先進的中央處理器運算出其不同的光照度，可直接在LCD上顯示出來，可以直觀的看到太陽光感的強度單位，使用更為方便。
? 光度取樣：功率點取樣。
? 高精度AD取樣：積分AD取樣方式
4、4、10. 功率自動鎖定（APL）
在不同的電流強度的波動下，就要用到了MPPT功能，當MPPT功能調整到了最大功率點時，本產品自動把功率鎖定在最大的功率點上，使輸出的功率更為穩定。
? 功率鎖定：MPPT的最大取點值
? 自動適應不同的負載功率因數
? 適應于任何的功率負載。
? 恒流，恒功率
4、4、11. 電網有故障時自動關閉輸出
? 當市電電網停電或電網有故障時，逆變器會自動關閉輸出。
4、4、12. 電流限制保護
? 恒定的輸出功率，而不會出現超載，過流現象。
4、4、13. 最大功率點追蹤（MPPT）
電流強度，電壓不停的變化下，如果沒有功率點追蹤的話就會出現很多問題，以前一般是采用一個太陽能控制器，本產品采用了高精度的MPPT運算功率，自動而實時的把太陽能板的輸出功率調整在最大的輸出點上，從而實現了穩定的輸出目的。太陽能板 單晶：100Wp ，每塊17.5VDC、25W，4塊并聯組成17.5DC，100W，總功率不超過，150W DC MAX輸入電流 10A AC MAX輸出功率 100Watt DC MAX輸入開路電壓 21 VDC DC輸入工作電壓范圍 10.5~62VDC 最大輸出功率因數 0.99 DC輸入反壓保護 FUSE AC輸出電壓范圍 （230V版本：180~260VAC） AC應用頻率范圍 45-53Hz/55Hz~63Hz 輸出總諧波失真 THDIAC <5% 交流電相位差 <0.5% 孤島效應保護 VAC；f AC 輸出短路保護 電流限制 LED顯示方式 功率指示；電壓指示；AC頻率指示；過壓指示 待機功耗 <1W 夜間功率 <1W 環境溫度范圍 -25 ℃~60℃ 環境濕度 0~99%(Indoor Type Design) 電磁兼容 EN50081.part1 EN50082.part1 電網擾動 EN61000-3-2 安規EN62109 電網檢測 DIN VDE 1026 4、5、控制單元
? 400W/12V 高性能風光互補智能控制器（Zigbee無線傳輸、RS232串口輸出）
? 轉速傳感器：0-9999rmp/s 風力發電機轉速檢測顯示
? 溫度傳感器：-10℃～100℃（室外）
4、6、控制柜外形尺寸：740×655×1760（mm）
4、7、太陽能電池板外形尺寸：536×477×25（mm）×4塊
4、8、風機及發電機組柜外形尺寸：600×600×740（mm）
4、9、工作環境：溫度－5℃-40℃ 濕度：85% 25℃ 海拔：4000m
實驗實訓內容
1、太陽能發電設備、風能發電設備的認識實驗；
2、太陽能控制部分實驗（包括：太陽能電池原理、太陽能光伏能量轉換、環境對光伏轉換影響、太陽能光伏系統直接負載、光伏控制型太陽能系統發電、光伏型控制器工作原理、光伏型控制器充放電保護、太陽能系統路燈控制、蓄電池充放電特性及過壓欠壓保護、具備對蓄電池的智能化管理和充電溫度補償和充電溫度補償?shù)龋?br style="padding: 0px; margin: 0px;"/>3、風力發電部分實驗（包括：限速機械保護系統原理、限速電控保護系統原理、風與光互補最大功率點跟蹤控制、風機過功率保護、不同轉速下風力發電曲線、風向檢測、獨立風機系統、蓄電池充放電及過壓欠壓保護等）；
4、并網部分實驗（包括：MPPT（最大功率跟蹤點）跟蹤、孤島保護、通訊控制并/脫網、電網擾動、發電功率測量、并網原理等）；
5、逆變器部分實驗（包括：逆變?cè)?、逆變過載保護、逆變器與市電互補、逆變器欠過壓保護等），系統整體實驗（包括：風力發電與太陽發電相關測量技術、風力發電與太陽能發電相關控制技術、風力發電與太陽能發相關變流技術、太陽能發電基礎理論原理性、太陽能發電系統設計、風力發電基礎理論與應用技術仿真、分布式風力發電與太陽能發電互補供電系統控制技術仿真、并網逆變器系統穩定性仿真、太陽能發電系統用逆變器調和設計仿真等）；
6、PLC編程實驗，變頻器控制異步電機實驗等實驗內容。
系統基本配置單風力發電單元 序號 名稱 技術參數 數量 1 水平軸永磁同步風力發電機 額定功率：400W
輸出（整流）電壓：＞ +12V
葉片旋轉直徑：1.2m
葉片數量：3個
葉片材質：玻璃纖維
啟動風速：1.5m/s
切入風速：3.0m/s
安全風速：40 m/s
偏航方式：被動式偏航1 2 風速儀 輸出電壓：0-5V
風碗數：3個1 3 軸流通風機 風量：21798m3/h
電壓：380V（由變頻器控制）
全壓：279Pa
頻率：50Hz
功率：2.2Kw
轉速：1440r/min
軸流風機支架
軸流風機框罩1 4 風速調節機構
（變頻調速器）電 壓：380V
功 率：2.2KW
工作頻率：50Hz
輸出頻率：0-100Hz1 光伏發電單元 序號 名稱 技術參數 數量 1 電池組件 功率：25W
誤差：±5%
輸出電壓：17.2V
輸出電流：1.47A
開路電壓：21.4V
短路電流：1.55A
工作環境溫度：45℃±2℃
尺寸：430×430×28mm4 2 追日傳感器 輸出電壓：0-5V
跟蹤精度：1度
結構：4電橋1 3 投射燈 拱形圓弧結構
電壓：220V
頻率：50Hz
電流：1.36A
最大功率：2100W（7個）7 4 追日機構 結構：渦輪蝸桿結構（減速箱）
驅動：直流電機
軸數：雙軸二維1 風力供電單元 序號 名稱 技術參數 數量 1 電源控制單元 含漏電保護斷路器，狀態指示燈、電源插座 1 2 風電控制電源單元 含風機輸入開關，交流、直流，狀態指示燈 1 3 交流輸入單元 電流表： AC 0-20A
電壓表： AC 0-50V1 4 風力供電控制單元 軸流風機控制：給風、停止
自動控制：?jiǎn)?dòng)、急停1 5 變頻器 RB-600-2.2KW 1 光伏供電單元 序號 名稱 技術參數 數量 1 電源控制單元 含漏電保護斷路器，狀態指示燈、電源插座 1 2 光伏控制電源單元 含光伏輸入開關，交流、直流，狀態指示燈 1 3 直流輸入單元 電流表：DC 0-5A
電壓表：DC 0-50V1 4 光伏供電控制單元 電池板跟蹤方向：東、南、西、北
投光燈控制：燈1～燈7
投光燈運動方向：東西、西東、停止
自動控制：?jiǎn)?dòng)、急停1 5 PLC S7-200 CPU226 1 6 可調電阻 范圍：0-1000Ω，無級可調（有刻度） 1 逆變與負載單元 序號 名稱 技術參數 數量 1 逆變輸出顯示單元 電流表：AC 0-5A
電壓表：AC 0-500V1 2 逆變控制電源單元 含漏電保護斷路器，交流、直流，狀態指示燈 1 3 離網逆變模塊 輸入電壓：DC12V
輸入電壓范圍：DC9.5V-15.5V
輸出電壓：AC220V±5%
額定輸出電流：1.4A
輸出頻率：50Hz±0.5Hz
額定功率：300VA
輸出波形：正弦波
波形失真：＜5%
轉換效率：＞85%1 4 并網逆變模塊 輸入電壓：DC12V
輸入電壓范圍：DC10.8V-28V （MPPT）
輸出電壓：AC176V-265±5%
額定輸出電流：1.2A
輸出頻率：45-55Hz±0.5Hz，自動調節
額定功率：300VA
輸出波形：正弦波
波形失真：＜5%1 5 開關電源 型號：SY-120-12
輸入電壓：AC 220V
輸出電壓：DC 12V
輸出電流：5A1 6 交流感性負載 功率：40W
電壓：AC220V
轉速：1350rpm1 7 交流阻性負載 白熾燈、0-100W 1 直流感性負載 直流減速電機 1 8 直流阻性負載 可變電阻器，功率0-100W 1 7 閥控密封式鉛酸蓄電池 容量 12V 100Ah
重量 32kg
尺寸 410mm×172mm×210mm1 監控系統 序號 名稱 技術參數 數量 1 工控一體機 4個串口，含鍵盤鼠標（客戶自備） 1 2 監控軟件 風光互補系統專用軟件 1 實驗柜 序號 名稱 技術參數 數量 1 標準控制柜 豎式網孔板基本結構：下方為工具箱+4個輪子，上方為豎式網孔板
尺寸：700(長)×700（寬×1600(高)
外框架構成：A3冷軋板鈑金噴塑；
監控面板配有推拉式抽屜；
控制柜底部裝有滑輪。4 2 微軟操作系統軟件 1 3 通訊電纜 1 4 操作手冊 風光互補發電系統操作手冊
