制冷和空調設備運行與維修專業的實訓室配置方案
培養目標及就業方向：
安裝、調試、操作、維修制冷和空調系統的實際技能，從事制冷、空調系統的操作運行、維護檢修等工作，也可從事制冷、空調設備的安裝、調試等施工工作。可獲得中、高級制冷工、中央空調系統操作員、空調器裝配工、制冷操作證、電工操作證、焊工操作證。
配置清單：
| 序號 | 產品名稱 | 型號 | 單位 | 數量 | 單價 | 總價 |
| 1 | 中央空調空氣處理系統實訓裝置（LON總線型） | DBZY-1 | 套 | 1 | 285000 | 285000 |
| 2 | 中央空調實驗設備 | DB-JD22 | 套 | 1 | 320000 | 320000 |
| 3 | 空調冰箱組裝與調試實訓考核裝置(智能考核型) | DB-508B | 套 | 5 | 43000 | 215000 |
| 4 | 變頻空調制冷制熱綜合實驗設備 | DB-JD01 | 套 | 10 | 14500 | 145000 |
| 5 | 壓縮機性能測試實訓裝置 | DB-JD55 | 套 | 2 | 45000 | 90000 |
| 合計：1055000元 | ||||||

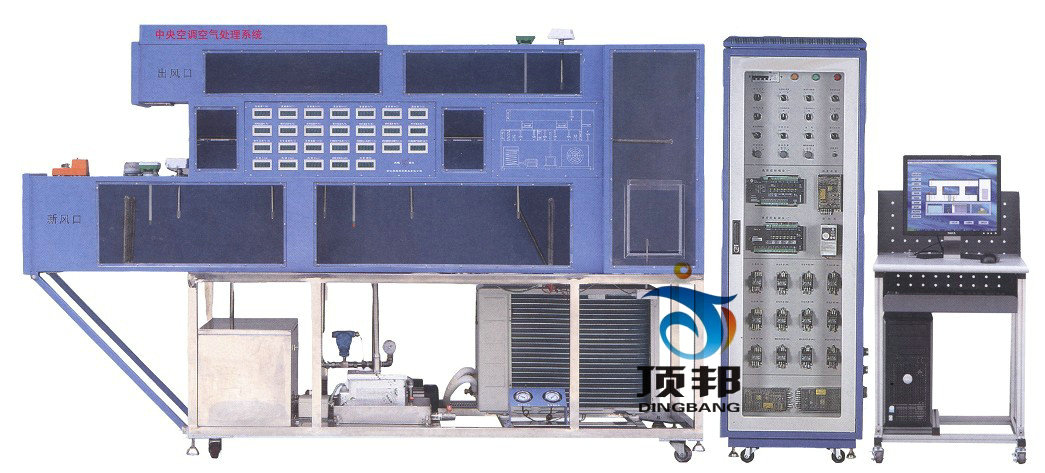

DBZY-1 中央空調空氣處理系統實訓裝置（LON總線型）
一、產品概述
“DBZY-1中央空調空氣處理系統實訓裝置”是從實訓教學需求的角度出發，以工程化的設計理念完整地實現了全空氣中央空調調節系統的工作過程。
二、系統特點
1.工程化概念強——實訓裝置的整套控制系統大部分采用工業現場實際應用的部件。
2.技術先進——控制系統部分應用了代表當今中央空調控制系統技術潮流的LONWORKS總線技術，它充分考慮了系統的可擴展性和與樓宇其他子系統的兼容性。
3.開放性好——整套實訓裝置采用透明化、開放式設計，實訓者能夠直觀清晰地了解整個裝置的工作過程，系統控制部分源代碼完全開放，實訓者可自行添加或修改，進行創新性、設計性實訓。
三、系統組成
中央空調系統是由換熱器、加濕器、過濾、風扇、傳感器等組成。使用不銹鋼和有機玻璃材料防止設備生銹和老化。設備配有真實的恒溫供暖、恒溫冷氣系統，直觀生動地把工業實際應用展現出來，簡潔明了。采用帶標準LonWorks通訊接口的控制器，保證了中央空調系統與樓宇系列其他子系統及管理層的無逢集成。對象系統集成了四個部分的內容：
1. 空氣系統區
2. 熱交換區
3. 操控及數據顯示
4. 電氣控制區

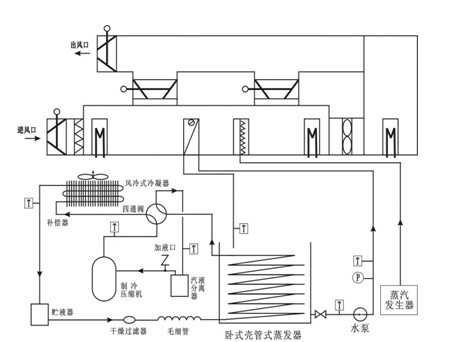

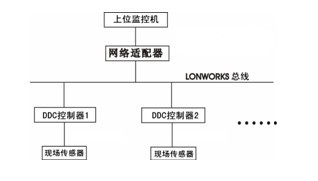

中央空調對象結構及控制系統的結構圖如下圖所示。
四、實訓項目
1. 封閉式系統冬季運行工況
2. 封閉式系統夏季運行工況
3. 直流式系統冬季運行工況
4. 直流式系統夏季運行工況
5. 一次回風系統冬季運行工況
6. 一次回風系統夏季運行工況
7. 二次回風系統冬季運行工況
8. 二次回風系統夏季運行工況
DB-JD22中央空調實驗設備
(一)設備概述

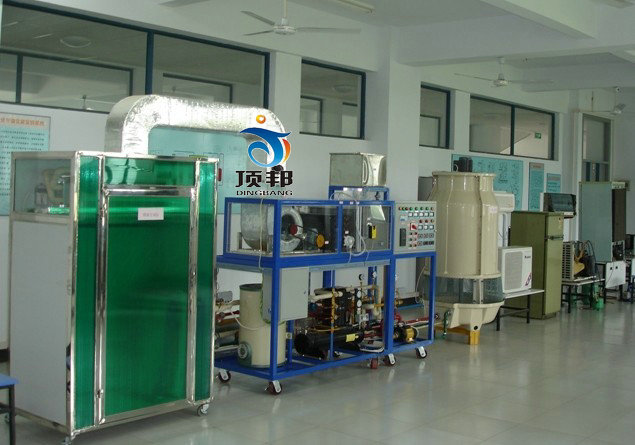

DB-JD22中央空調實驗設備,是真實樓宇中央空調系統合理微縮的教學設備，整套實驗設備可演示夏季制冷循環和冬季制熱循環。這套實驗系統，從結構上分為實驗臺和中央空調模型系統兩部分。
1、控制部分（實驗臺）

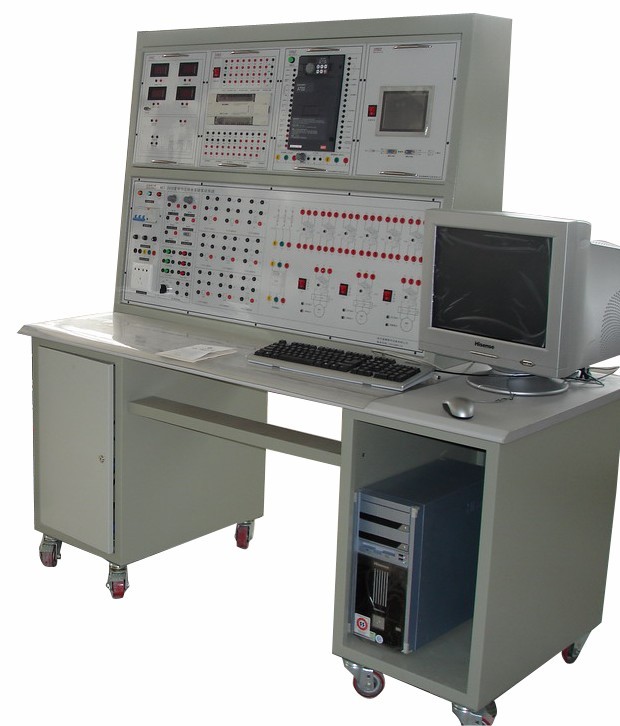

DB-JD22中央空調實驗設備的實驗臺，采用模塊化結構，即將電氣控制部分按功能原理分解為不同的模塊，模塊采用掛箱結構，安裝于實驗桌上方的實驗臺上面。如下圖所示。
實驗臺上面，設計有AC380V電源輸出（護套端子），AC220V（護套端子和插座）電源輸出，DC24V（護套端子）電源輸出，安全保護裝置（空氣開關，過流保護等），工作電源儀表顯示等。
掛箱模塊分為：PLC模塊、變頻器模塊、觸摸屏模塊、繼電器模塊、按鈕及指示燈模塊、信號及儀表模塊等，下面分別加以介紹：
2、中央空調模型系統
制冷系統主要組成：壓縮機、蒸發器、冷凝器、電磁閥、過濾器、膨脹閥、視液鏡、儲液器、噴淋式冷卻塔、冷卻水泵、制冷水泵。
制熱系統主要組成：電熱式模擬鍋爐、數顯溫度調節器、熱水水泵等。
（1）具有蒸汽壓縮式集中式和半集中式中央空調系統的功能，主要由冷源系統、熱源系統、空氣處理及配送系統及控制與顯示系統等組成。可滿足學校既能開出驗證性實驗，也可以開設故障設置性實驗滿足畢業設計、教師科研、創新實驗室所需，能實現一機多用。
（2）制冷系統由壓縮機、蒸發器、冷凝器、電磁閥、熱力膨脹閥、儲液罐、視液鏡、干燥過濾器和壓力表等部分組成。管路中串接有視液鏡，可觀察制冷劑物理狀態和流動方向。管路中串接的電磁閥，作為制冷系統通斷控制部件，高低壓力表顯示高壓壓力和低壓壓力。壓縮機采用泰康品牌。
冷卻水循環系統主要由冷卻水泵、噴淋式冷卻塔及循環管路等部分組成，用于吸收冷凝器中制冷劑散發的熱量。
（3）冷媒水循環系統主要由冷媒水泵及循環管路等部分組成，用于將蒸發器中制冷劑蒸發產生的冷量輸送給模擬用戶。
（4）具有熱源系統模塊。供熱系統由1臺模擬鍋爐、1臺熱水泵、1套板式換熱器等組成。
空氣處理與配送要求采用集中式和半集中式兩種調節方式。集中式空調系統主要由冷熱交換器、風柜、送風機、送風管道及回風管道等部分組成；通過冷熱交換器將冷源（冷凍水）或熱源（熱水）進行處理，把風柜內的空氣冷卻（或加熱），通過送風機和送風管道輸送到各用戶端（模擬房）而達到制冷（制熱）的目的。半集中式空調系統主要由風機盤管組成；工作時，盤管內根據需要流動的冷水（或熱水），風機把室內空氣吸進機組，經過濾后再經入盤管冷卻（或加熱）送回室內，如此循環，以達到調節室內溫度、濕度的目的。
3、故障設置與排除
中央空調實驗裝置，能夠設置故障供學生了解各種故障現象和排除故障（主要是在電控系統方面設置故障）。典型故障點總數為20個，其中制冷系統設置的故障點為8個，電控系統設置的故障點為12個，故障點的設置不損壞制冷和電控系統原理。。
軟件同時具有故障設置與恢復功能，老師可以隨意設置故障，學員可以通過軟件界面精確定位故障并且排除。
（1）高壓過高高壓保護；（2）膨脹閥堵塞；（3）壓縮機不工作；（4）組合風柜風機不轉；（5）冷凝水塔風機不轉；（6）模擬鍋爐不工作；（7）冷水水泵不工作；（8）熱水水泵不工作；（9）冷凝水水泵不工作；（10）制冷控制電腦傳感頭不工作；（11）模擬鍋爐電腦控制傳感頭不工作；（12）膨脹閥調節不正常；（13）壓縮機過載保護；
（14）壓縮機起動電容不工作；（15）系統終端風機不轉；（16）制冷冷水不循環；（17）制熱熱水不循環；（18）制冷壓縮機接觸器不正常；（19）制熱模擬鍋爐接觸器不工作；（20）冷凝水塔風機缺相。
5、系統配置清單
| 序號 | 項目（設備名稱） | 數量 | 備注 | |||
| 中央空調教具機組 | ||||||
| 1 | 中央空調教具機體 | 1 | ||||
| 2 | 透明新風空調機組 | 1 | ||||
| 3 | 制冷和制熱機組 | 1 | ||||
| 4 | 冷凍水回水和冷卻水增壓泵組 | 1 | ||||
| 5 | 電熱鍋爐組 | 1 | ||||
| 6 | 冷凍壓縮機組 | 1 | ||||
| 7 | 冷熱交換器 | 1 | ||||
| 8 | 冷凝器 | 1 | ||||
| 9 | 膨漲水箱 | 1 | ||||
| 10 | 冷卻塔 | 1 | ||||
| 11 | 冷卻風機 | 1 | ||||
| 12 | 冷卻水回水、增壓泵組 | 1 | ||||
| 13 | 空調模擬房 | 1 | ||||
| 14 | 透明風機盤管機組 | 1 | ||||
| 15 | 制冷、制熱溫度探測器 | 1 | ||||
| 16 | 風道管路 | 1 | ||||
| 17 | 實驗桌 | 1 | ||||
| 18 | 凳子 | 2 | ||||
| 19 | 實驗電源臺 | 1 | ||||
| 20 | PLC掛箱（從站） | 1 | ||||
| 21 | PLC掛箱（主站） | 1 | ||||
| 22 | 變頻器掛箱 | 1 | ||||
| 23 | 觸摸屏掛箱 | 1 | ||||
| 24 | 繼電器掛箱 | 1 | ||||
| 25 | 按鈕信號掛箱 | 1 | ||||
| 26 | 實驗導線 | 1 | ||||
| 27 | 故障設置系統 | 1 | ||||
| 28 | 使用說明書 | 1 | ||||
| 29 | 計算機 | 1 | ||||
| 30 | 常用電工工具 | 1 | ||||
6、主要技術參數
（1）工作電源：AC380V（三相五線）50Hz；
（2）環境溫度：-10℃～40℃；
（3）相對濕度：≤85%；
（4）安全保護：漏電保護（動作電流≤30mA）,過流保護，熔斷器保護；
（5）壓縮機：AC380V,3P；
（6）PLC：FX2N-48MR-001；
（7）變頻器：FR-E740-0.75KW-CH；
（8）觸摸屏： 5.7寸，256色。
