一.技術參數：

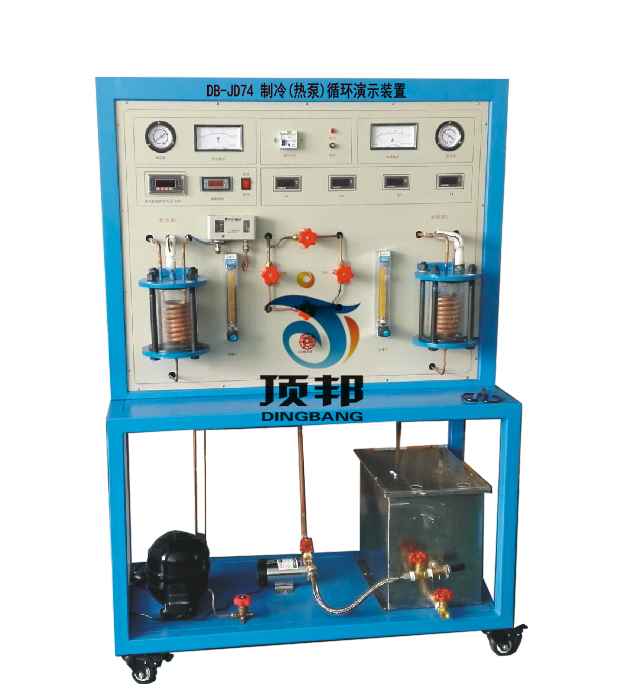

制冷(熱泵)循環演示裝置適用于制冷、空氣調節、食品冷凍、家電等專業的教學。系統中的壓縮機、蒸發器、冷凝器采用透明耐壓玻璃作殼體，可直接觀察到制冷劑的蒸發和冷凝現象，并通過進出水溫的變化可觀測制冷效果。
二.主要配置：
壓縮機、盤管蒸發器、盤管冷凝器。PVC板冷卻水箱；；有工作臺架可隨時移動。
三.產品概述：
實驗裝置由電量熱器、制冷系統、溫度測試、流量測量以及控制系統等組成。制冷量4kW 左右；可以測定吸氣壓力、排氣壓力、量熱器內壓力、吸氣溫度、排氣溫度、量熱器入口溫度、 量熱器溫度、室內環境溫度；測量量熱器的電功率以及壓縮機輸入功率。
1.控制屏 采用不銹鋼結構底架，控制屏為雙層亞光密紋噴塑結構，造型新穎；底架上布置制冷系統，可 直觀展示制冷系統結構；正面設有電源控制及測量儀表功能板；底部裝有四個帶剎車的萬向輪， 便于移動和固定。
2.交流控制單元 單相三線220V交流電源供電，經漏電流保護器控制總電源，動作電流30mA
3.制冷系統 1匹全封閉壓縮機、臥式殼管式冷凝器、視液鏡、干燥過濾器、手動節流閥、儲液器和干式 蒸發器；制冷量：160Kcal/n，制冷劑：F11，循環水量：流量3噸，揚程9米，流量計：4-90L/h；
4.水箱：49×35×30cm；
5.分別測量加熱功率和壓縮機功率。制冷循環過程和熱泵演示，通過鍵控、數顯窗口實現人機 對話的智能控制模式，可測量負載的有功功率、無功功率、功率因數、電壓、電流、頻率及負載 的性質；并可以貯存、查詢15組功率和功率因數的測試數據。觀察制冷工質的蒸發、冷凝過程及 壓縮機的工作現象；
6外形尺寸：1000×500×1500mm 工作電壓：220V 功率：200W
四.主要用途：
制冷(熱泵)循環演示裝置進行制冷循環過程和熱泵演示，可觀察制冷工質的蒸發、冷凝過程及壓縮機的工作現象。本裝置由全封閉壓縮機、換熱器1、換熱器2、浮子節節流閥、四通換向閥及管路等組成制冷（熱 泵）循環系統：由轉子流量計及換熱器內盤管等組成水系統，還設有溫度、壓力、電流、電壓等 測量儀表。制冷工質采用低壓工質R11。
當系統作制冷（熱泵）循環時，換 熱器1為蒸發器（冷凝器），換熱器2為冷凝器（蒸發器）。
