基爾霍夫定律的驗證
一、實驗?zāi)康?/span>
l、通過實驗驗證基爾霍夫電流定律和電壓定律，鞏固所學理論知識。
2、加深對參考方向概念的理解。
二、實驗內容及步驟
l、驗證基爾霍大電流定律(KCL)

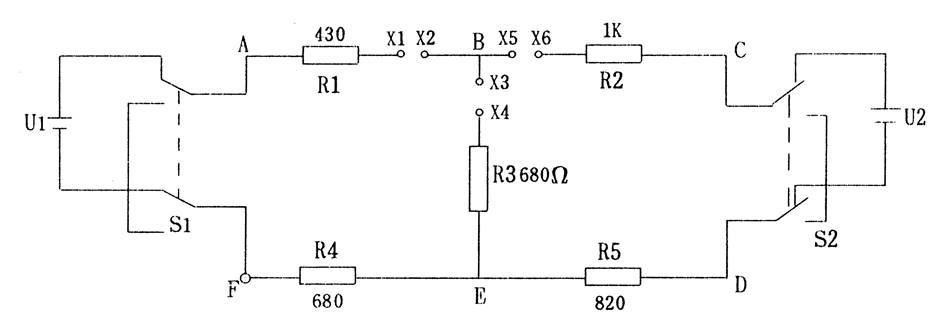

本實驗在直流電路單元板上進行，按圖4-l接好線路，圖中X1、X2、X3、X4、X5、X6為節點B的三條支路電流測量接口。
圖4-l
測量某支路電流時，將電流表的兩支表筆接在該支路接口上，并將另二個接口用線短接。驗證KCL定律時，可假定流入該接點的電流為正(反之也可)，并將表筆負極接在節點接口上，表筆正極接到支路接口上。若指針正向偏轉則取為正值，若反向偏轉，則倒換電流表表筆正負極，重新讀數，并值取負。將測量結果填入表4-l中。
表4-1
2、驗證基爾霍夫回路電壓定律(KVL)
實驗電路與圖4-l相同，用聯接導線將三個電流接口短接。取兩個驗證回路，回路l為ABEFA、回路2為BCDEB。用電壓表依次測取ABEFA回路中各支路電壓UAB、UBE、UEF和UFA；BCDEB回路中各支路電壓UBC、UCD、UDE、和UEB，將測量結果填入表4-2中。測量時可選順時針方向為繞行方向，并注意萬用表偏轉方向及取值的正與負。
表4-2
三、實驗設備
l、雙路直流穩壓電源；2、直流毫安表(XD-B-02))一塊；3、直流電壓表（XD-B-06）一塊；
4、直流電路單元板（XD-B-28）一塊； 5、指針式萬用表(MF-500型)一塊。
四、實驗報告及要求
l、利用測量的數據驗證基爾霍夫兩個定律；
2、比較測量值與計算值，分析誤差原因。
一、實驗?zāi)康?/span>
l、通過實驗驗證基爾霍夫電流定律和電壓定律，鞏固所學理論知識。
2、加深對參考方向概念的理解。
二、實驗內容及步驟
l、驗證基爾霍大電流定律(KCL)
本實驗在直流電路單元板上進行，按圖4-l接好線路，圖中X1、X2、X3、X4、X5、X6為節點B的三條支路電流測量接口。
圖4-l
測量某支路電流時，將電流表的兩支表筆接在該支路接口上，并將另二個接口用線短接。驗證KCL定律時，可假定流入該接點的電流為正(反之也可)，并將表筆負極接在節點接口上，表筆正極接到支路接口上。若指針正向偏轉則取為正值，若反向偏轉，則倒換電流表表筆正負極，重新讀數，并值取負。將測量結果填入表4-l中。
表4-1
| 計算值 | 測量值 | 誤差 | |
| I1（mA） | |||
| I2（mA） | |||
| I3（mA） | |||
| ∑I= |
實驗電路與圖4-l相同，用聯接導線將三個電流接口短接。取兩個驗證回路，回路l為ABEFA、回路2為BCDEB。用電壓表依次測取ABEFA回路中各支路電壓UAB、UBE、UEF和UFA；BCDEB回路中各支路電壓UBC、UCD、UDE、和UEB，將測量結果填入表4-2中。測量時可選順時針方向為繞行方向，并注意萬用表偏轉方向及取值的正與負。
表4-2
| UAB | UBE | UEF | 回路∑U | UBC | UCD | UDE | UEB | 回路∑U | |
| 計算值 | |||||||||
| 測量值 | |||||||||
| 誤差 |
l、雙路直流穩壓電源；2、直流毫安表(XD-B-02))一塊；3、直流電壓表（XD-B-06）一塊；
4、直流電路單元板（XD-B-28）一塊； 5、指針式萬用表(MF-500型)一塊。
四、實驗報告及要求
l、利用測量的數據驗證基爾霍夫兩個定律；
2、比較測量值與計算值，分析誤差原因。
