一、概述：
過程控制綜合實驗裝置（Process Control System，簡稱PCS），是模仿現代工業生產過程中常見的物理量，諸如溫度、壓力、流量、液位等參數，對其進行測量、控制，分析過程參數變化特性，研究過程控制規律的教學實驗設備，過程控制綜合實驗裝置選用智能化的工業用儀器儀表，接近工業實際，使用安全，運行穩定，維護簡單，性價比優越。本裝置集合多種控制方式，再現實際工業現場使用的控制手段，采用聲光報警系統，并提供用戶更友好的二次開發接口。
1、功能：
(1)、可滿足“自動調節原理”，“過程控制”，“控制儀表”，“自動檢測技術與傳感器”,“計算機”及相關課程的教學實驗需求；
(2)、可作為有關企業技術人員、儀表操作人員、系統運行監控人員的實習、培訓實驗設備。
2、技術支持：
我公司依托強大的技術支持，擁有過程控制實驗裝置的自主開發能力。在產品的基礎上，結合控制領域的新理論、新方法，公司將源源不斷研制和創新實驗設備，開發各種先進控制算法，以適應高校教學實驗改革，滿足現代化教育發展的需要，促進向更高層次發展。
公司倡導誠信服務，竭力做好客戶服務和技術支持工作。通過直觀真實的實驗，使學生全面系統地了解過程控制系統的特性，學習掌握控制系統的設計與實現方法。
二、產品結構與特點：

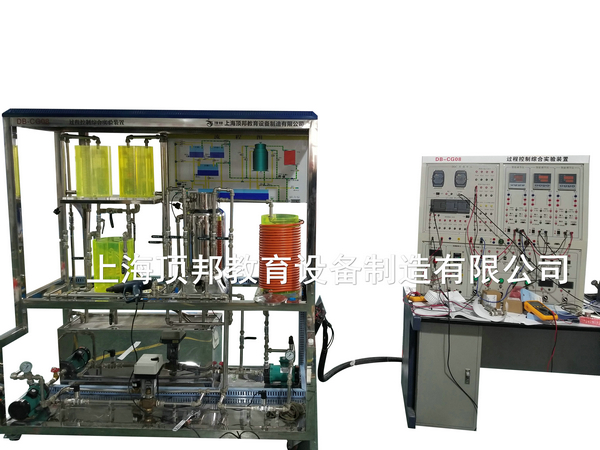

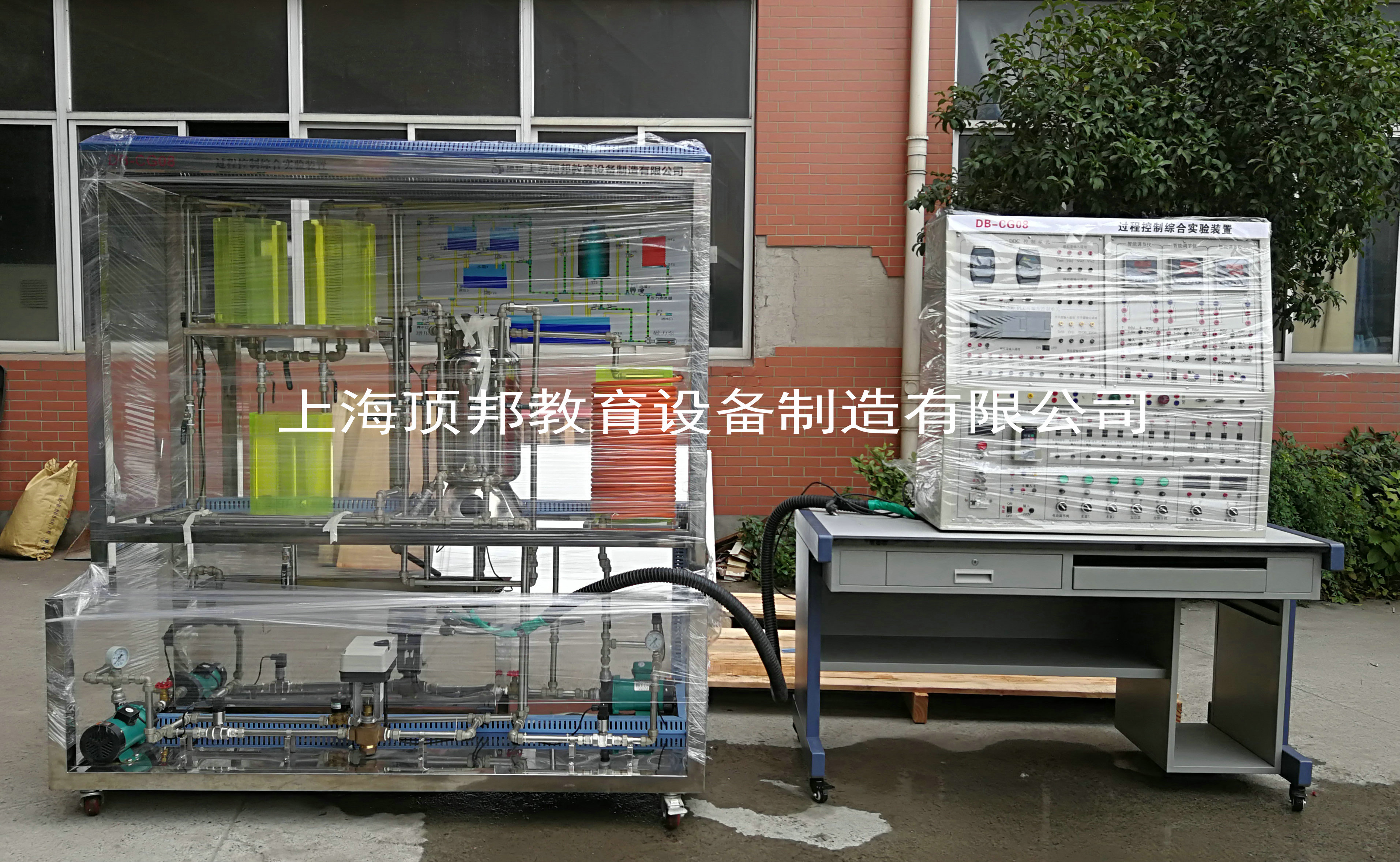

1、外形結構：
1、設備組裝與檢查：
1）、將實驗所需掛件（例：GK-02、GK-03、GK-04、GK-07）由右至左依次掛于實驗屏上。并將掛件的三芯藍插頭插于相應的插座中。
2）、先打開空氣開關再打開鑰匙開關，此時停止按鈕紅燈亮。
3）、按下起動按鈕，此時交流電壓表指示為220V，所有的三芯藍插座得電。
4）、關閉各個掛件的電源進行連線。
2、系統接線：
按照結構框圖，完成系統的接線。
1）、交流支路1：將GK-04 PID調節器的自動/手動切換開關撥到“手動”位置，并將其“輸出”接GK-07變頻器的“2”與“5”兩端（注意：2正、5負），GK-07的輸出“A、 B、C”接到GK-01面板上交流200V變頻磁力泵1的“U1、V1、W1”輸入端； GK-07 的“SD”與“STF”短接，使變頻器驅動磁力泵正轉打水。
2）、交流支路2：將GK-04 PID調節器的給定“輸出”端接到GK-07變頻器的“2”與“5”兩端（注意：2正、5負）； 將GK-07變頻器的輸出“A、B、C”接到GK-01面板上交流200V變頻磁力泵2的“U2、V2、W2”輸入端； GK-07 的“SD”與“STF”短接，使變頻器驅動磁力泵正轉打水。
3、儀表調整：（儀表的零位與增益調節 ）
在GK-02掛件上面有四組傳感器檢測信號輸出：LT1、PT、LT2、FT（輸出標準DC0~5V），它們旁邊分別設有數字顯示器，以顯示相應水位高度、壓力、流量的值。對象系統左邊支架上有兩只外表為藍色的壓力變送器，當擰開其右邊的蓋子時，它里面有兩個電位器，這兩個電位器用于調節傳感器的零點和增益的大小。（標有ZERO的是調零電位器，標有SPAN的是調增益電位器）
4、實時監測
打開掛件電源，將單片機控制掛箱GK-03的輸入信號端“LT1、LT2”分別與GK-02的傳感器輸出端“LT1、LT2”相連；用配套R(shí)S232通訊線 將GK-03的“串行通信口”與計算機的COM1連接；打開所有電源開關用單片機進行液位實時監測；然后用上位機控制監控軟件對液位進行監視并記錄過程曲線。
5、關閉設備
1）關閉掛件電源，關閉設備電源。
2）關閉應用程序。
3）關閉計算機。
