DB-CC/DS 機械振打袋式除塵實驗裝置實驗指導書
一、實驗目的和設備特點
袋式除塵器又稱過濾式除塵器，是使含塵氣流通過過濾材料將粉塵分離捕集的裝置，采用纖維織物作濾料的袋式除塵器，在工業廢氣除塵方面應用廣泛，本實驗主要研究這類除塵器的性能。
袋式除塵器的性能與其結構型式、濾料種類、清灰方式、粉塵特性及運行參數等因素有關。袋式除塵器性能的測定和計算，是袋式除塵器選擇、設計和運行管理的基礎，是本科學生必須具備的基本能力。為此，本實驗要求學生在認真了解實驗原理、裝置、方法、內容和要求的基礎上，綜合應用已掌握的基本知識和技能，自行完成實驗方案步驟實際和實驗測定記錄表設計，獨立完成本實驗。
通過本實驗：1、進一步提高對袋式除塵器機構形式和除塵機理的認識；
2、掌握袋式除塵器主要性能的實驗研究方法；
3、了解過濾速度對袋式除塵器壓力損失及除塵效率的影響；
4、提高對除塵技術基本知識和實驗技能的綜合應用能力；
5、并通過實驗方案設計和實驗結果分析，加強創新能力的培養。
特點：
1、可測定布袋除塵器除塵效率。
2、可測定研究處理風量、待處理氣體含塵濃度對除塵效率及壓力損失的影響。
3、配有微電腦粉塵濃度檢測系統（能在線監測進口處與出口處含塵濃度的變化、并具有數據采集與直接打印輸出功能、）。
4、裝置配有微電腦風量、風壓檢測系統（能在線監測各段的風壓、風速、風量，并具有數據采集與直接打印輸出功能）。
5、數據采集直接打印輸出功能、設備上已經安裝微型打印機1臺、注意：（不需要另配計算機和打印機）。
6、設備帶有機械自動發塵裝置、發塵量可精確控制調節。
7、設備配有氣塵混合系統，使風管內的粉塵分布均勻、取樣檢測更精確。
8、帶有機械振打，卸灰的功能，處理風量、進塵濃度等可自行調節。
9、該裝置可在線數據采集、也可備用數據采集接口、設備系統還在凈化設備前
后配有人工采樣口。
10、濾袋材料選用丙綸針刺過濾氈（表面易清灰處理，丙綸具有比滌綸纖維更加優異的耐酸、堿性及較低的軟化點，且水解穩定性極好，故丙綸針刺氈一般應用于煙氣溫度100℃以下及酸、堿度較高的場合。）
11、各傳感器都經防震處理，數據都經標準儀器標定。數據可靠穩定。
二、技術條件與指標
氣體流動方式為內濾逆流式，動力裝置布置為負壓式。
環境溫度：0℃～50℃
除塵效率：96~99%
處理氣量：150m3/h
氣體含塵濃度：<100g/m3
過濾速度為1m/min
裝置共有6個濾袋，濾袋直徑為150mm,濾袋高度為600mm,
濾袋材料：丙綸針刺過濾氈
電源電壓：220V/380V三相四線制功率1300W。
三、實驗原理和方法
本實驗是在除塵器結構型式、濾料種類、清灰方式和粉塵特性一定的前提下，測定袋式除塵器主要性能指標，并在此基礎上，測定處理氣體量Q、過濾速度VF對待式除塵器壓力損失（Δp）和除塵效率（η）的影響。
1、處理氣體量和過濾速度的測定和計算
動壓法測定：測定袋式除塵器處理氣體量（Q），應同時測出除塵器進出口連接管道中的氣體流量，取其平均值作為除塵器的處理氣量。
Q=
（Q1+Q2）（m3/s）（式1）
式中Q1、Q2——分別為袋式除塵器材進、出口連接管道中的氣體流量，m3/s
除塵器漏風（δ）按下式計算
δ=
×100%（式2)
一般要求除塵器的漏風率小于±5%。
靜壓法測定：采用靜壓法測定袋式除塵器進口氣體流量（Q1），根據在測孔測得的系統入口均流管處的平均靜壓，按下式求得（Q1）。Q1=φvA
（m3/s）（式3）
式中|Ps|——入口今流管處氣流平均靜壓的絕對值，Pa
φv——均流管入口的流量系數
A——除塵器進口測定斷面的面積，m2
Ρ——測定斷面管道中氣體密度，kg/m3
（3）過濾速度的計算：若袋式除塵器總過濾面積為（F），則其過濾速度（VF）按下式計算。
VF=
（m/min）（式4）
2、壓力損失的測定和計算
袋式除塵器壓力損失（Δp）由通過清潔濾料的壓力損失（Δpf）和通過顆粒層餓壓力損失（Δpp）組成。袋式除塵器的壓力損失（Δp）為除塵器進、出口管中氣流的平均全壓之差。當袋式除塵器進、出口管的斷面面積相等時，則可采用其進、出口管中氣體德才平均靜壓之差計算，即
Δp=ps1-ps2(Pa)(式5)
式中ps1——袋式除塵器進口管道中氣體的平均靜壓，Pa
ps2——袋式除塵器出口管道中氣體的平均靜壓，Pa
袋式除塵器的壓力損失與其清灰方式和清灰制度有關。當采用新濾料時，應預先發塵運行一段時間，使新濾料在反復過濾和清灰過程中，殘余粉塵基本達到穩定后再開始實驗。
考慮到袋式除塵器在運行過程中，其壓力損失隨運行時間產生一定變化。因此，在測定壓力損失時，應每隔一定時間，連續測定（一般可考慮五次），并取其平均值作為除塵器的壓力損失（Δp）。
3、除塵效率的測定和計算
除塵效率采用質量濃度法測定，即用等速采樣法同時測出除塵器進、出口管道中氣流平均含塵濃度C1和C2，按下式計算。η=
×100%（式6）
由于袋式除塵器效率高，除塵器進、出口氣體含塵濃度相差較大，為保證測定精度，可在除塵器出口采樣中，適當加大采樣流量。
4、壓力損失、除塵效率與過濾速度關系的分析測定
機械振打袋式除塵器的過濾速度一般為2~4m/min，可在此范圍內確定5個值進行實驗。過濾速度的調整，可通過改變風機入口閥門開度，按靜壓法確定。當然，應要求在各組實驗中，保持除塵器清灰制度固定，除塵器進口氣體含塵濃度（C1）基本不變。
為保持實驗過程中C1基本不便，可根據發塵量（S）、發塵時間（τ）和進口氣體流量（Q1），按下式估算出差入口含塵濃度（C1）C1=
（g/m3）
四、實驗裝置、流程和儀器
本除塵器共6條濾袋，總過濾面積為0.26m2。實驗濾料選用208工業滌綸絨布。
機械振打清灰是利用偏心振打,故配置一臺振打電機.振打頻率為50次/分鐘。
為在實驗過程中能定量地連續供給粉塵，控制發塵濃度，實驗系統設有粉塵定量供給裝置。
通風機是實驗系統的動力裝置，本實驗選用離心通風機，轉速為2900r/min，全壓為1919~1953Pa所配電動機功率0.75kW。
在實驗前應預先測量缺點喇叭形均流管的流量系數（φv），通風機入口前設有調節閥門，用來調節除塵器處理氣體量和過濾速度。

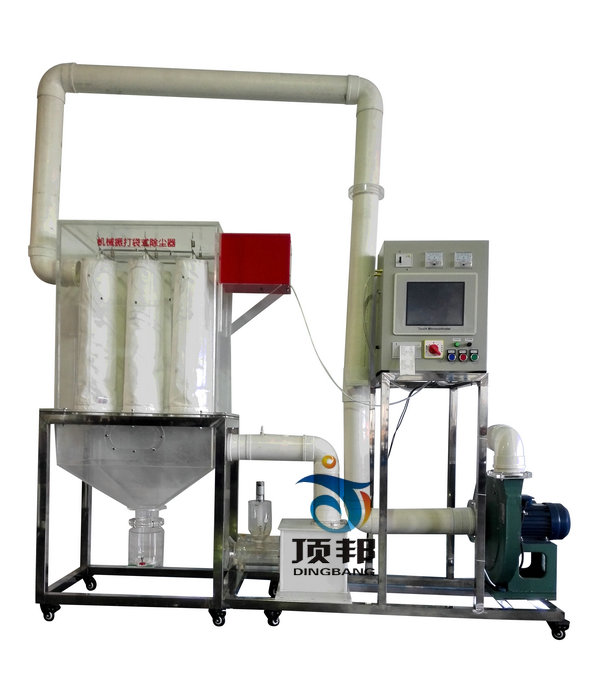

裝置示意圖：
配套實驗裝置包括
1、微電腦進氣粉塵濃度檢測系統1套2、微電腦尾氣粉塵濃度檢測系統1套
3、微電腦在線風量檢測系統1套4、微電腦在線風速檢測系統1套
5、微電腦在線風壓檢測系統1套6、10英寸液晶顯示器1套
7、在線溫度、濕度檢測系統1套；8、配套分析處理軟件1套（能記錄保存實驗數據，數據變化曲線分析，取樣時間設定，工作效率自動換算等功能）
9、微型數據打印機（可直接打印分析數據、不需另配計算機和打印機）1套；
10、數據處理分析系統1套；11、計算機通訊接口1套；
12、設備相關展示臺1套（展示并講解設備的工藝流程）13、控制檢測系統開關電源1套
14、專用測壓軟管1套15、氣塵混合系統1套；
16、氣體整流板1套；17、系統靜壓測口2個
18、丙綸針刺工業濾袋6個19、機械振打裝置1套
20、振打連桿1根21、減速電機1臺
22、濾袋內骨架6套23、濾袋緊固件6套
24、透明有機玻璃喇叭型進灰管段1套；25、自動粉塵加料裝置1套；
26、卸灰裝置（集塵室）1套；27、進出口風管1套；
28、人工取樣口2個29、高壓離心通風機1臺；
30、風量調節閥1套；31、調節電位器1個
32、漏電保護開關1個33、指示按鈕開關4只；
34、電源線1批；35、工作電壓表1個，電流表1個
36、金屬電器控制箱1臺37、不銹鋼支架、管道、開關等1套。
設備外形尺寸約：長×寬×高=1800mm×550mm×1800mm
本實驗需自行配備以下儀器。
（1）干濕球溫度計1支（9）旋片式真空泵2臺
（2）空盒式氣壓表1個（10）秒表2個
（3）鋼卷尺2個（11）光電分析天平（分度值1/10000g）
（4）U形管壓差計1個(12)托盤天平（分度值為1g）
（5）傾斜式微壓計3臺（13）干燥器2個
（6）畢托管2支（14）鼓風干燥箱1臺
（7）煙塵采樣管2支（15）超細玻璃纖維無膠濾筒20個
（8）煙塵測試儀2臺
五、實驗內容參數測定
1、實驗內容
(1)室內空氣環境參數的測定。包括空氣干球溫度、濕球溫度、相對濕度、當?shù)卮髿鈮毫Φ拳h(huán)境參數的測定。
(2)袋式除塵器實驗裝置的測定,固定袋式除塵器清灰制度,包括選擇適當?shù)恼翊蝾l率與振打時間.測定除塵系統入口喇叭形均流管流量系數(φv)。
(3)袋式除塵器性能測定和計算。在固定袋式除塵器實驗系統進口發塵濃度和清灰制度的條件下，測定和計算袋式除塵器處理氣體量（Q）、漏風率（δ）、過濾速度（VF）、壓力損失（Δp）和除塵效率（η）
(4)實驗數據的整理分析。認真記錄袋式除塵器處理氣體量和過濾速度、壓力損失、除塵效率等性能參數測定實驗數據，分析壓力損失、除塵效率和過濾速度的關系。
2、實驗要求
（1）室內空氣環境參數測定、除塵系統入口喇叭形均流管流量系數測定、風管中氣體含塵濃度測定等實驗方法可參照前述各實驗指導書。
（2）為了求得除塵器的VF-η和VF-Δp的性能曲線，應在除塵器清灰制度和進口氣體含塵濃度（C1）相同的條件下，測出除塵器在不同過濾速度（VF）下的壓力損失（Δp）和除塵效率（η）。
（3）除塵器進、出口風管中氣體含塵濃度采樣過程中，要注意監控均流管處的靜壓值，使之保持不變，并記錄之?？紤]到出口含塵濃度較低，每次采樣時間不宜少于30min。進出口風管中含塵濃度測定可連續采樣3~4次，并取其平均值作為其含塵濃度。
（4）在進行采樣的同時，測定記錄袋式除塵器的壓力損失。壓力損失亦應在除塵器處于穩定運行狀態下，每間隔一定時間，連續測定并記錄5次數據，取其平均值作為除塵器的壓力損失。
（5）本實驗要求每個學生綜合應用前述基本知識和技能，自行編制上述各項參數的測定方案和實驗步驟，經指導教師審查通過后方準予實驗。
（6）本實驗要求學生獨立設計袋式除塵器壓力損失、除塵效率與過濾速度關系的測定記錄表和VF–η、VF-Δp實驗性能曲線圖。
六、實驗數據的記錄和整理
1、處理氣體量和過濾速度
按表1記錄和整理數據。按式1計算除塵器處理氣體量，按式2計算除塵器漏風率，按式4計算除塵器過濾速度。
2、壓力損失
按表2記錄整理數據。按式5計算壓力損失，并取5次測定數據的平均值（Δp）作為除塵器壓力損失。
3、除塵效率
除塵效率測定數據按表3記錄整理。除塵效率按式6計算。
4、壓力損失、除塵效率與過濾速度的關系
本項是繼壓力損失（Δp）、除塵效率（η）和過濾速度（VF）測定完成后，自行設計記錄表，整理五組不同VF下的Δp和η數據，并獨立設計分析圖，繪制VF-Δp和VF-η實驗性能曲線。
六、注意事項
粉塵傳感器使用一定時間后，必須定時清潔，以保證其測量精度。
機械振打袋式除塵實驗含塵濃度不宜超過50g/m3
七、討論（討論結果寫入實驗報告）
用動壓法和靜壓法測得的氣體流量是否相同？哪一種方法更準確些？為什么？
如何確立圖所所示系統入口均流管系數φV？
用發塵量求得的入口含塵濃度和用等速采樣法測得的入口含塵濃度，哪個更準確些？為什么？
測定袋式除塵器壓力損失，為什么要固定其清灰制度？為什么要在除塵器穩定運行狀態下連續五次讀數并取其平均值作為除塵器壓力損失？
試根據實驗性能曲線VF-Δp、VF-η，分析過濾速度對袋式除塵器壓力損失和除塵效率的影響。
附:產品介紹
實驗目的：
1、觀察含粉塵的氣流在袋式除塵器內的運動狀況。
2、了解袋式除塵器的除塵原理，計算除塵效率。
主要配置：
抽風機、投料槽、濾袋、除塵器、收集桶、震動調速器、電路控制系統、不銹鋼框架、控制屏。
技術參數：
1、環境溫度：5℃～40℃，電源 220V，功率1.5KW。
2、除塵效率：95%-99%。適合于去除0.1-10微米的粉塵。
3、抽風機：功率1.5Kw,轉速2900r/min。
4、除塵器為有機玻璃制造，方便了解袋式除塵的內部結構。
5、濾袋：天然纖維棉。
6、投料槽采用臥式加料，簡捷方便。
7、控制屏和框架均為不銹鋼，結構緊湊，外形美觀，操作方便。
8、外形尺寸：2000×600×1800㎜。
