- DB-111A 檢測與轉換技術實訓裝置（36種傳感器）
概述:
DB-111A 檢測與轉換技術實訓裝置是本公司推出的為傳感器及教學實驗而開發的適應不同類別、不同層次的專業教學實驗設備?？赏瓿伞皞鞲衅髟砼c應用”、“自動檢測技術”、“工業自動化儀表與控制”、“非電量電測技術”、“傳感器與測控技術”等課程的教學實驗。為各高等院校、中專與職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗室設備。
技術參數：
1、輸入電源：AC220V±5% 50±1Hz
2、額定電流：≤5A
3、直流電源：±5V ±15V
4、穩壓系數：±1%
5、電壓紋波：≤10mV
6、非線性誤差：≤5%
7、測量精度：≤1%
8、功 耗：100VA
9、輸出電流：1A
10、相對溫度：-5℃～40℃
11、相對濕度：＜85%（25℃）
12、實驗臺規格外形尺寸：1600×750×1100mm
主控臺功能：
1、實驗臺提供四組直流穩壓電源：±5V、±15V；±2V~±10V分五擋輸出，2~24V可調，具有短路保護功能。
2、低頻信號發生器：1Hz-30Hz輸出連續可調，Vp-p值10V，最大輸出電流0.5A。
3、音頻信號發生器：0.4KHz-10KHz輸出連續可調，輸出電壓范圍：0VP~10VP連續可
調，最大輸出電流：0.5A（有效值0.4KHz）。
4、差動放大器：通頻帶0-10KHz，可接成同相、反相、差動結構，增益為1-150倍的直
流放大器。
5、數字式電壓表：三位半顯示，量程±2V、±20V，輸入阻抗100KΩ，精度1%。
6、數字式頻率/轉速表：由四只數碼管，2只發光管組成，輸入阻抗100KΩ，精度1%。頻率測量范圍1-9999 Hz，轉速測量范圍1-9999r/min。
7、溫度表：0-150℃度，精度1%。
8、高精度溫度控制PID調節儀，多種輸入輸出規格，具有人工智能調節以參數自整定功能。
9、機械式壓力表：0-40Kpa，精度2%。
10、手動氣壓源：0-40Kpa。
三源部分：
1、加熱源：16V交流電源加熱，溫度控制范圍0~150℃。
2、轉動源：0-12V直流電源驅動，轉速可調范圍0~2400轉/分。
3、振動源：振動頻率1-30Hz（可調），共振頻率13Hz左右。
數據采集卡及處理軟件：
數據采集采用ARM系統，上位機三大數據傳輸方式:USB,WIFI,以太網。模式可使用上位機軟件相互切換。USB為有線近程接入方式，wifi及以太網可通過上位機遠程配置和接入，內置出廠設置按鈕。數據采集方式為單步采集及連續采集方式，分辨率由1/4096，采樣周期1K，采樣速度可選擇，軟件可配置。量程自動切換。提供的處理軟件有良好的計算機界面，可以進行實驗項目選擇與編輯、數據采集、特性曲線的分析、比較、文件存取、打印等。
傳感器種類及技術指標：（參考值）序號 實 驗 模 塊 傳 感 器 名 稱 量 程 精 度 1 電阻霍爾式傳感器模塊 電阻式傳感器 ± 2mm ± 1.5% 2 霍爾式傳感器 ≥ 2mm 0.1% 3 電容式傳感器模塊 電容式傳感器 ± 5mm ± 1.3% 4 電感式傳感器模塊 電感式傳感器 ± 5mm ± 3% 5 光電式傳感器模塊 光電式傳感器 0-2400轉/分 ≤ 1.5% 6 渦流式傳感器模塊 渦流式傳感器 ≥ 1mm ± 3% 7 溫度式傳感器模塊 溫度式傳感器 0-100℃ ± 2% 8 磁電式傳感器 磁電式傳感器 0 .5V/m 9 壓電式加速度傳感器模塊 壓電式加速度傳感器 1-30Hz ± 2%/s 10 光纖式傳感器模塊 光纖式傳感器 ≥1.5mm ± 1.5% 11 壓力傳感器模塊 壓力傳感器 0-50kpa ± 2% 12 超聲波傳感器模塊 超聲波傳感器 20-60cm 1cm 13 氣敏傳感器模塊 MQ3氣敏傳感器 50-200ppm 14 濕敏傳感器模塊 濕敏傳感器 10-95%RH ± 5% 15 霍爾式測速傳感器模塊 霍爾式測速傳感器 0-2400 轉/分 ± 1.5% 16 渦流測速傳感器模塊 渦流測速傳感器 0-2400轉/分 ≤ 1.5% 17 磁電測轉速傳感器模塊 磁電測轉速傳感器 0-2400轉/分 ≤ 1.5% 18 轉速傳感器模塊 轉速傳感器 0-2400轉/分 ≤ 1.5% 19 熱電偶、熱電阻傳感器模塊 K 型熱電偶傳感器 0-100℃ ± 3% 20 E型熱電偶傳感器 0-100℃ ± 3% 21 Pt100鉑電阻傳感器 0-100℃ ± 3% 22 Cu50銅電阻傳感器 0-100℃ ± 3% 23 移相器、相敏檢波器模塊 24 熱釋電紅外傳感器模塊 熱釋電紅外傳感器 3200V/W 25 硅光電池傳感器模塊 硅光電池傳感器 0.35A/W 26 集成溫度LM35傳感器模塊 集成溫度LM35傳感器 0-100℃ ± 2% 27 PN結、正與負溫?zé)崦綦娮?br style="padding: 0px; margin: 0px;"/>傳感器模塊 PN結溫度傳感器 0-100℃ ± 3% 28 正溫?zé)崦綦娮鑲鞲衅?/span> 0-100℃ ± 3% 29 負溫?zé)崦綦娮鑲鞲衅?/span> 0-100℃ ± 3% 30 光敏二極管、光敏三極管
與光敏電阻傳感器模塊光敏二極管傳感器 隨光照度變化 ± 3% 31 光敏三極管傳感器 隨光照度變化 ± 3% 32 光敏電阻傳感器 電阻隨光變化 ± 3% 33 PSD位置傳感器模塊 PSD位置傳感器 34 扭矩傳感器模塊 扭矩傳感器 0-6000gcm ±2%Fs 35 光柵位移傳感器模塊 光柵位移傳感器 0-25mm 36 CCD實驗儀模塊 CCD實驗儀 傳感器特點：
1、 傳感器外殼采用進口透明有機玻璃與硬聚氯制做，內部裝置各種精密傳感器。
2、 每種傳感器每個獨立，傳感器上印有原理圖與接線口，學生做實驗時快捷方便，而且老師可以帶到課堂上講課用。
3、 傳感器轉換電路板采用模塊式結構，模塊上印有轉換原理圖與接線口。
4、 本實訓裝置由主控臺、傳感器、實驗?zāi)K、位移臺架、數據采集卡及處理軟件、實驗桌六部分組成，實驗桌柜存放實驗?zāi)K，抽屜存放各種傳感器。
5、 學校選購可根據要求增減實驗項目，實驗項目還可以根據新產品的開發不斷拓展。
傳感器實驗內容如下： 帶*實驗為思考實驗實驗1 電阻式傳感器的單臂電橋性能實驗 實驗2 電阻式傳感器的半橋性能實驗 實驗3 電阻式傳感器的全橋性能實驗 實驗4 電阻式傳感器的單臂、半橋和全橋的比較實驗 實驗5 電阻式傳感器的振動實驗* 實驗6 電阻式傳感器的電子秤實驗* 實驗7 變面積式電容傳感器特性實驗 實驗8 差動式電容傳感器特性實驗 實驗9 電容傳感器的振動實驗* 實驗10 電容傳感器的電子秤實驗* 實驗11 差動變壓器的特性實驗 實驗12 自感式差動變壓器的特性實驗 實驗13 差動變壓器的性能實驗 實驗14 激勵頻率對差動變壓器特性的影響 實驗15 差動變壓器的振動實驗* 實驗16 差動變壓器的電子秤實驗* 實驗17 光電式傳感器的轉速測量實驗 實驗18 光電式傳感器的旋轉方向測量實驗 實驗19 接近式霍爾傳感器實驗 實驗20 霍爾傳感器的轉速測量實驗 實驗21 霍爾傳感器的振動測量實驗 實驗22 渦流傳感器的位移特性實驗 實驗23 被測體材質對渦流傳感器特性的影響實驗 實驗24 渦流式傳感器的振動實驗 實驗25 渦流式傳感器的轉速測量實驗 實驗26 溫度傳感器及溫度控制實驗（AD590） 實驗27 K型熱電偶的溫度控制實驗 實驗28 熱電偶冷端溫度補償實驗* 實驗29 E型熱電偶的溫度控制實驗 實驗30 Pt100鉑電阻的溫度控制實驗 實驗31 Cu50銅電阻的溫度控制實驗 實驗32 磁電式傳感器的特性實驗 實驗33 磁電式傳感器的轉速測量實驗 實驗34 磁電式傳感器的應用實驗* 實驗35 壓電加速度式傳感器的特性實驗 實驗36 光纖傳感器的位移特性實驗 實驗37 光纖傳感器的振動實驗 實驗38 光纖傳感器的轉速測量實驗 實驗39 壓阻式壓力傳感器的特性實驗 實驗40 壓阻式壓力傳感器的差壓測量實驗* 實驗41 超聲波傳感器的位移特性實驗 實驗42 超聲波傳感器的應用實驗 實驗43 氣敏傳感器的原理實驗 實驗44 濕度式傳感器原理實驗 實驗45 氣體流量的測定* 實驗46 移相器實驗 實驗47 相敏檢波器實驗 實驗48 低通濾波器實驗 實驗49 熱釋電紅外傳感器實驗 實驗50 硅光電池光電特性實驗 實驗51 集成溫度傳感器LM35溫度特性實驗 實驗52 集成溫度傳感器LM35測溫實驗 實驗53 PN結溫度傳感器測溫控制實驗 實驗54 正溫?zé)崦綦娮铚囟忍匦詫嶒?/span> 實驗55 負溫?zé)崦綦娮铚囟忍匦詫嶒?/span> 實驗56 光敏二極管特性實驗 實驗57 光敏三極管特性實驗 實驗58 光敏電阻特性實驗 實驗59 光敏電阻應用實驗 實驗60 PSD位置傳感器測定位置實驗 實驗61 PSD位置傳感器微振動測量實驗 實驗62 PSD位置傳感器用于自動定位系統* 實驗63 扭矩傳感器的性能實驗 實驗64 扭矩傳感器的不同形式 實驗65 光柵傳感器莫爾條紋與相距關系實驗 實驗66 光柵傳感器莫爾條紋的細分、計數實驗 實驗67 CCD圖像傳感器線（圓）徑測量實驗 實驗68 光學系統對CCD測徑系統的影響

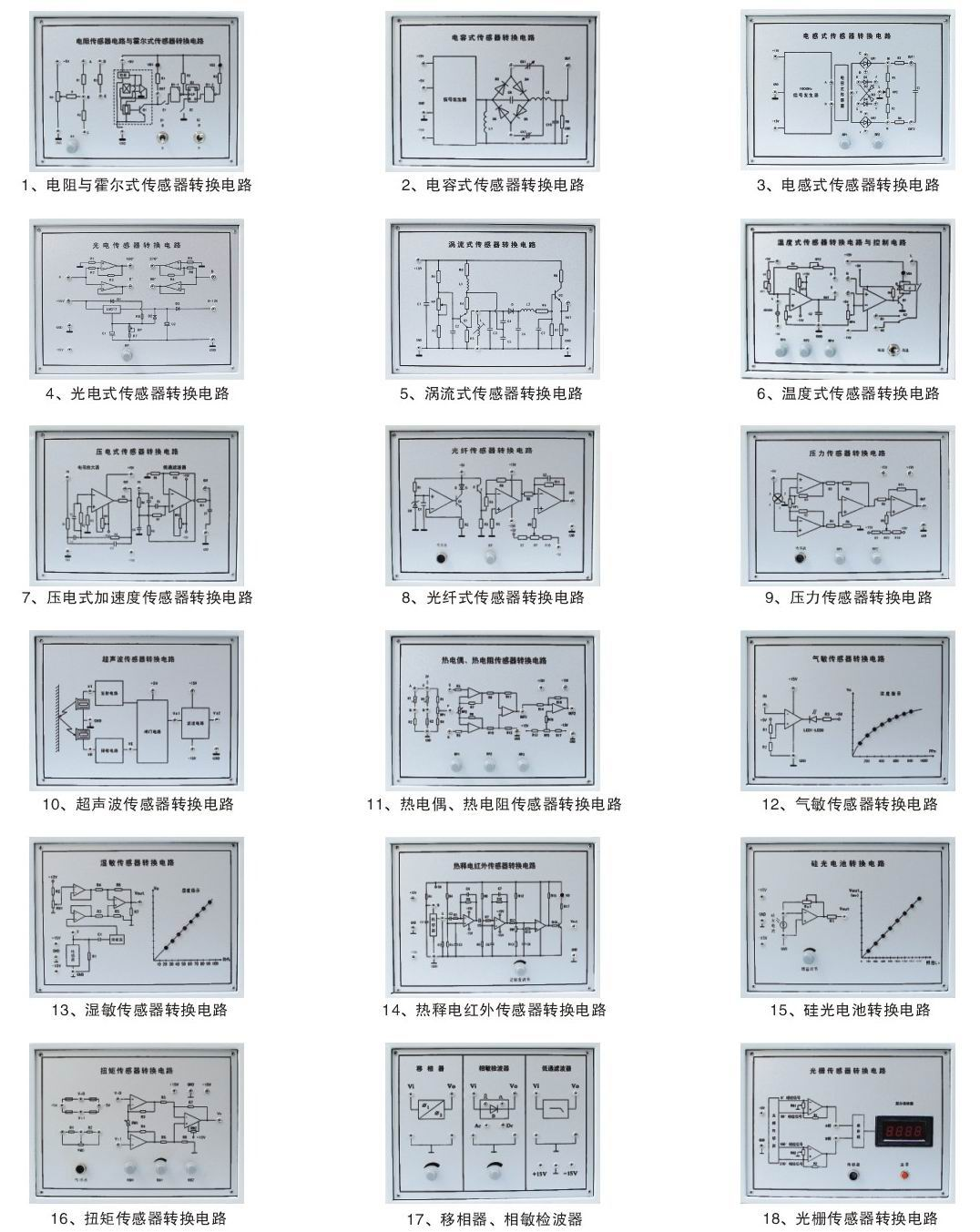

實驗?zāi)K：
傳感器配置清單：序號 器 件 名 稱 單位 數量 備注 1 實訓臺 臺 1 2 實訓桌 張 1 3 升降圓凳 張 2 4 電阻式霍爾式傳感器轉換電路 塊 1 5 電容式傳感器轉換電路 塊 1 6 電感式傳感器轉換電路 塊 1 7 光電式傳感器轉換電路 塊 1 8 渦流式傳感器轉換電路 塊 1 9 溫度式傳感器轉換電路 塊 1 10 壓電加速度式傳感器轉換電路 塊 1 11 光纖式傳感器轉換電路 塊 1 12 壓力傳感器轉換電路 塊 1 13 超聲波傳感器轉換電路 塊 1 14 熱電偶、熱電阻傳感器轉換電路 塊 1 15 濕敏傳感器轉換電路 塊 1 16 熱釋電紅外傳感器轉換電路 塊 1 17 移相器、相敏檢波器、低通濾波器電路 塊 1 18 硅光電池傳感器模塊 塊 1 19 集成溫度傳感器模塊LM35 塊 1 20 PN結與正、負溫?zé)崦綦娮鑲鞲衅髂K 塊 1 21 光敏二極管、光敏三極管 與光敏電阻傳感器模塊 塊 1 22 扭矩傳感器轉換電路 塊 1 23 光柵位移傳感器轉換電路 塊 1 24 電阻式傳感器 個 1 25 電容式傳感器 個 1 26 霍爾式傳感器 個 1 27 電感式傳感器 個 1 28 光電式傳感器 個 1 29 渦流式傳感器 個 1 30 渦流測速傳感器 個 1 31 溫度式傳感器 個 1 32 磁電式傳感器 個 1 33 磁電測速傳感器 個 1 34 壓電加速度式傳感器 個 1 35 光纖式傳感器 個 1 36 壓力傳感器 個 1 37 超聲波傳感器 對 2 38 氣敏傳感器 個 1 39 濕敏傳感器 個 1 40 霍爾式轉速傳感器 個 1 41 轉速傳感器 個 1 42 K型熱電偶傳感器 只 2 43 E型熱電偶傳感器 只 1 44 Pt100鉑電阻傳感器 只 1 45 Cu50銅電阻傳感器 只 1 46 熱釋電紅外傳感器 個 1 47 硅光電池傳感器 個 1 48 集成溫度傳感器LM35 只 1 49 PN結溫度傳感器 只 1 50 正溫?zé)崦綦娮鑲鞲衅?/span> 只 1 51 負溫?zé)崦綦娮鑲鞲衅?/span> 只 1 52 光敏二極管傳感器 個 1 53 光敏三極管傳感器 個 1 54 光敏電阻傳感器 個 1 55 PSD位置傳感器 臺 1 56 扭矩傳感器 臺 1 57 光柵位移傳感器 臺 1 58 CCD實驗儀 臺 1 59 加熱溫度室 個 1 60 位移臺架 套 1 61 光纖位移臺架 個 1 62 照度頭 個 1 63 光源 個 1 64 避光筒 個 1 65 測微器 把 1 66 壓力表 只 1 67 橡皮氣囊 個 1 68 三通管 條 1 69 鐵片、銅片、鋁片各一片 片 3 70 Φ8×4磁鋼 粒 1 71 超聲波反射擋板 塊 1 72 傳感器實驗指導書 冊 1 73 實驗連接導線 條 1 74 數據采集連接線 條 1 75 數據采集處理軟件 盤 1 76 CCD實驗測試軟件 盤 1
