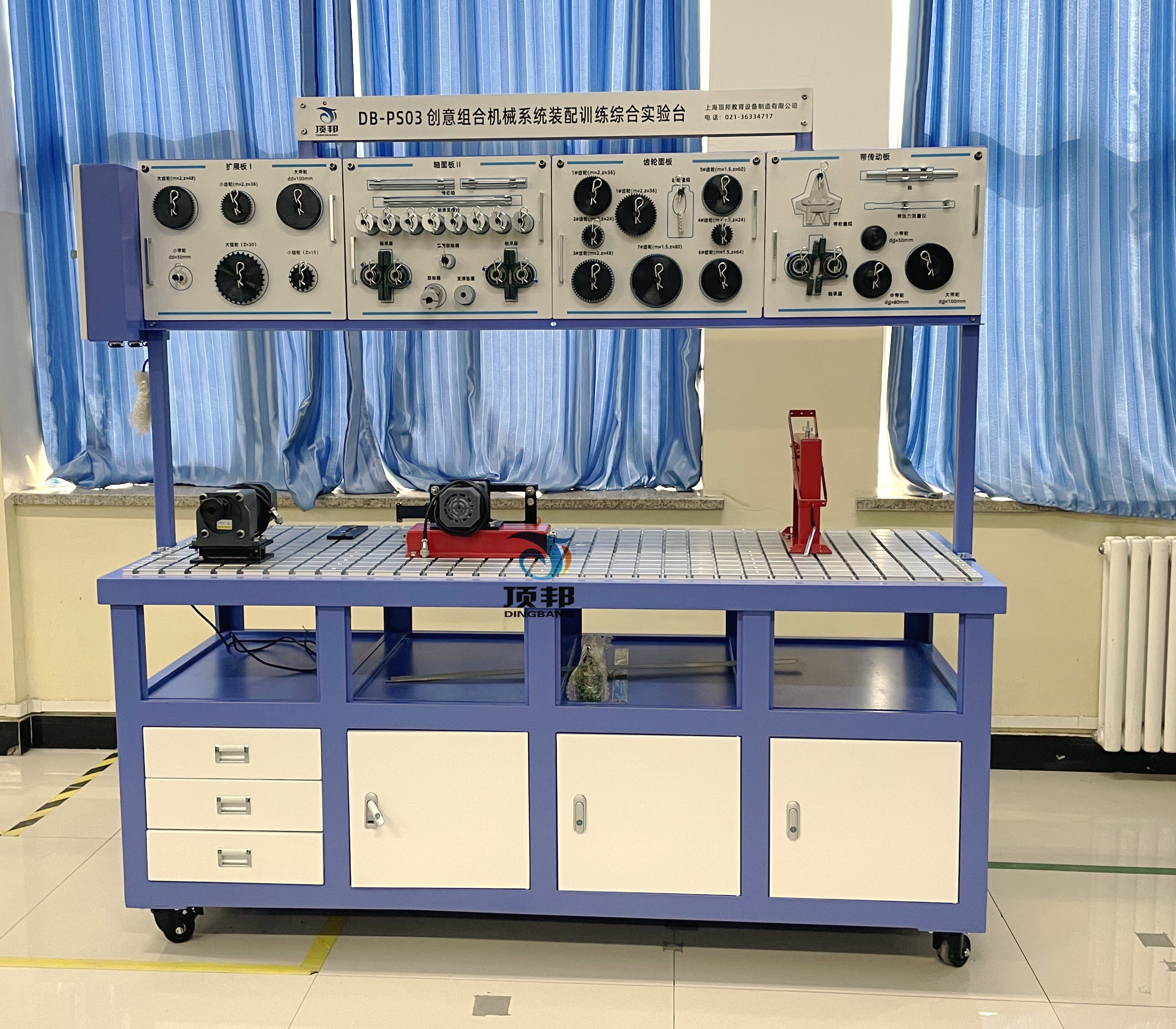

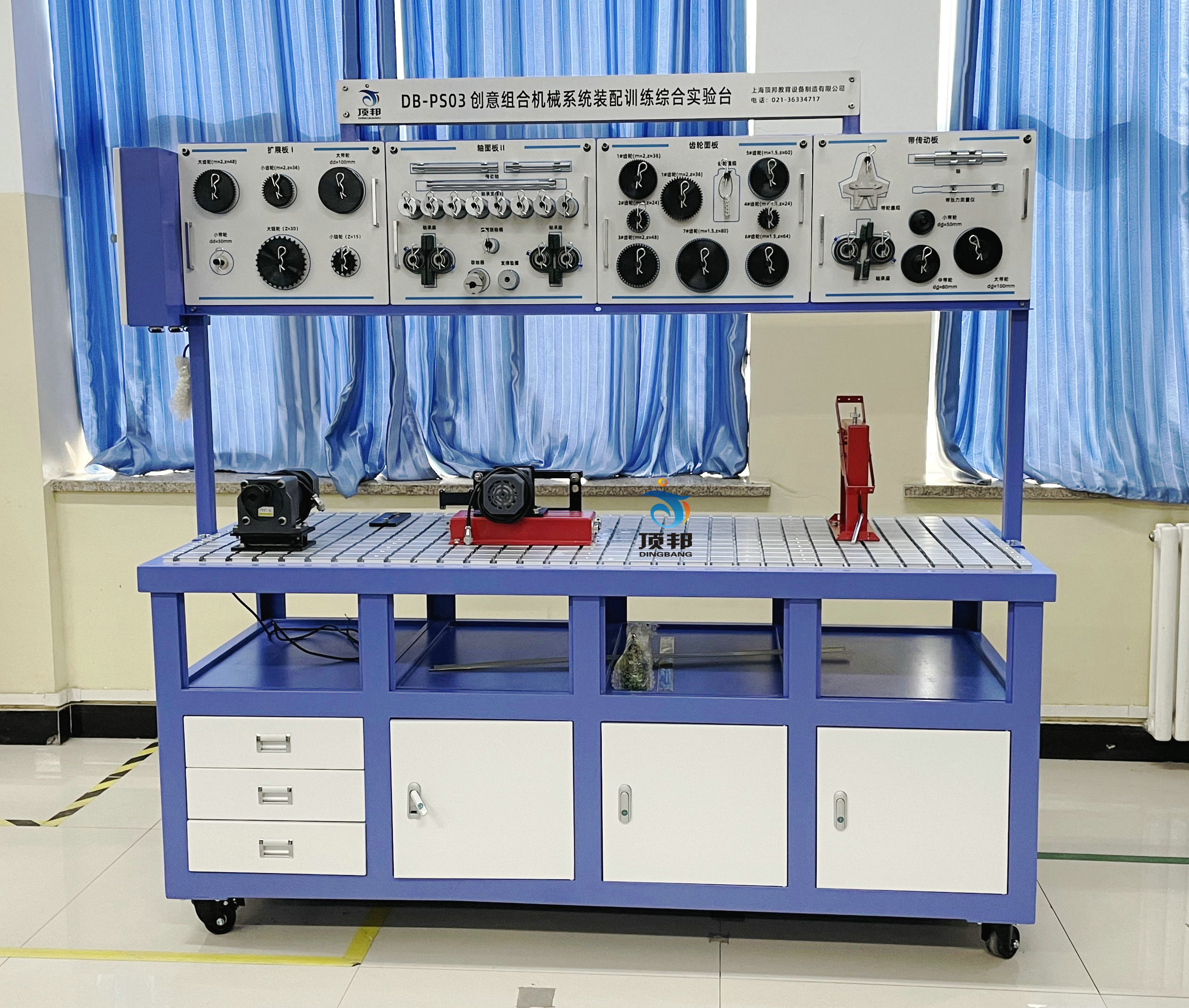

DB-PS03 創意組合機械系統裝配訓練綜合實驗臺

(參考圖)

一、概述：
創意組合機械系統裝配訓練綜合實驗臺以全新的機械基礎創新、教學、實驗、培訓新理念，運用模塊化、人機工程學設計理論，高精度制造技術制造而成。創意組合機械系統裝配訓練綜合實驗臺配有多媒體模擬實驗教學軟件，是學習者鞏固機械基礎理論和培訓掌握機械安裝、調試、測量的實際操作技能的必備實驗設備（大學本科、?？七m用）。
二、實驗?zāi)康暮鸵饬x
1)創意組合機械系統裝配訓練綜合實驗臺通過實驗將枯燥的機械概念通過實體的運行得到直觀體現。使學習者獲得學習的興趣和理論概念的鞏固。
2)創意組合機械系統裝配訓練綜合實驗臺通過實驗使學習者建立起清晰的機械裝配、安裝調整及同軸度、平行度等形位公差的概念。
3)創意組合機械系統裝配訓練綜合實驗臺通過實驗獲得對分析、評判處理機械加工誤差、裝配誤差等系統綜合誤差對機械傳動性能影響的實際能力。
4)創意組合機械系統裝配訓練綜合實驗臺通過實驗使學習者學會和掌握機械工卡量具的使用和獲得長度測量、角度測量等尺寸與形位公差測量的相關知識。
5)創意組合機械系統裝配訓練綜合實驗臺可供6-8個學生雙面操作，零件存放有序，便于實驗和管理。
三、實驗內容
實驗（教程）一、機械傳動系統的組成
實驗（教程）二、鏈聯接的安裝與測量
實驗（教程）三、動力傳輸系統的安裝
實驗（教程）四、V型帶傳動的安裝與調節
實驗（教程）五、鏈傳動的安裝與調節
實驗（教程）六、直齒輪傳動的安裝與調節
實驗（教程）七、多軸傳動的安裝與調節
實驗（教程）八、符合標準與加工超差傳動件的性能對比分析
實驗（教程）九、有軸向力傳動零件的搭接與運轉分析
實驗（教程）十、曲柄搖桿工作系統的搭接、運轉與分析
實驗（教程）十一、曲柄滑塊工作系統的搭接、運轉與分析
實驗（教程）十二、帶傳動與齒輪傳動組合
實驗（教程）十三、齒輪傳動與鏈傳動組合
實驗（教程）十四、帶與鏈傳動組合
實驗（教程）十五、V帶傳動與曲柄滑塊機構組合
實驗（教程）十六、鏈傳動與曲柄連桿機構組合分析
實驗（教程）十七、機構運動參數的測試分析實驗
四、功能與特點
1）創意組合機械系統裝配訓練綜合實驗臺能夠進行單軸的安裝分析、共線軸系、平行軸系的聯接與運轉測量、帶傳動、鏈傳、齒輪傳、機械傳動系統的安裝、測量以及對比分析。不同轉速、載荷條件下的簡單特性比較。
2）創意組合機械系統裝配訓練綜合實驗臺突破了傳統軸系搭接的靜態理念，在軸系搭接完成后，通過實際運轉，體驗安裝的相關問題。
3）創意組合機械系統裝配訓練綜合實驗臺是將機械測量同性能相互聯系，在運轉的環境下，對精度建立起直觀的概念。
4）在安裝過程中，掌握相關工業測量量具的使用，直接提高動手能力。
5）多種傳動類型的比較分析，充分理解不同傳動類型的特點及其適用范圍。
6）配備了詳盡實驗指導書。
四、系統主要技術參數
1、電機（2臺）： 61K250RA-CF 電壓：220V 250W；轉速：0－1440rpm
51K60RGN-CF電壓：220V 60W；轉速：0－300rpm
2、直線位移傳感器（1個）：量程150mm；
3、水平儀（可測水平、垂直、45°）
4、光柵角位移傳感器（1個）：脈沖數1000p；
5、外形尺寸: 2100×780×2050mm
6、重量: 約400kg

序號	名稱	規 格	數 量	備注
1	塞尺	150mm 0.02-1	1
2	多用水平儀		1	可測水平、垂直、45°
3	組合角尺	0-102mm	1
4	百分表	0.01mm/格	1
5	磁性表座	203X63X6(長X寬X高)	1
6	數字轉速表	測量范圍0-999.9RPM/1000-9999.9RPM	1
7	機油壺	200ml	1
8	鋼板尺	0-1000mm	1
9	游標卡尺	0-150mm	1
10	外徑千分尺	0-25mm	1
11	鋼板尺	0-300mm	1
12	內六角扳手	1.5#-10#	1套（9件）
13	呆扳手	10-12	2
		12-14	2
		14-17	2
14	噪聲儀	SJ-1	1
15	十字螺絲刀	6寸	2
16	一字螺絲刀	3寸4寸	各1把
17	尖嘴鉗		1
18	活動扳手	8寸	1
19	半圓銼	半徑R8.5左右	1	可銼17mm大內孔
20	圓銼	7寸	1
21	老虎鉗	6寸	1
22	帶張力測量儀		1
23	橡膠榔頭		2
24	平銼	10寸	2
25	鋼鋸		1
26	平口鉗	5寸	1臺

六、配置清單

序號	名稱及規格	數量
1	齒輪1 m2 Z36	3
2	齒輪2 m2 Z24	2
3	齒輪3 m2 Z48	2
4	齒輪4 m1.5 Z26	2
5	齒輪5 m1.5 Z60	2
6	齒輪6 m1.5 Z64	1
7	齒輪7 m1.5 Z80	1
8	齒輪8 m2 Z80	2
9	齒輪9 m2 Z90	2
10	小鏈輪P=12.7 Z=15	1
11	中鏈輪P=12.7 Z=20	1
12	大鏈輪P=12.7 Z=30	1
13	小帶輪 34°	1
14	中帶輪 34°	1
15	大帶輪 34°	1
16	小齒輪 m2 Z36此為錯誤設計	1
17	大齒輪 m2 Z48此為錯誤設計	1
18	小帶輪 37°此為錯誤設計	1
19	大帶輪 31°此為錯誤設計	1
20	小鏈輪此為錯誤設計P=12.7 Z=15	1
21	大鏈輪此為錯誤設計P=12.7 Z=30	1
22	小斜齒輪Ⅰ 15°Mn=1.5 z=26	1
23	大斜齒輪Ⅰ 15°Mn=1.5 Z=69	1
24	小錐齒輪m=2 Z=25	1
25	大錐齒輪m=2 Z=50	1
26	小斜齒輪Ⅱ 22°Mn=1.5 Z=26	1
27	大斜齒輪Ⅱ 22°Mn=1.5 Z=69	1
28	滾動軸承座UP203	8
29	滾動軸承座UP205	4
30	滑動軸承座HZ020	4
31	傳動軸1	9
32	傳動軸2	2
33	傳動軸3	2
34	套筒聯軸器	1
35	爪式彈性聯軸器	2套
36	彈性中間盤	2
37	套墊82.8高（24件） 76.5高（4件）33高（4件）82.5高（4件）	36
38	墊圈	4
39	調整墊片（3種）0.1mm-12件；0.2、0.3、mm-各12件；	48
40	軸面板1	1
41	軸面板2	1
42	帶傳動板	1
43	鏈輪面板	1
44	齒輪面板	1
45	擴展板1	1
48	擴展板2	1
49	擴展板3	1
50	軸端擋圈1	10
51	軸端擋圈2	12
52	軸端擋圈3	10
53	連桿Ⅰ	1
54	連桿2	1
55	曲柄	1
56	滑塊銷軸	1
57	搖桿	1
56	曲柄銷軸	1
57	鉸接軸	1
58	傳感器連接軸	1
59	機構滑塊	2套
60	機構支架	2套
61	機構滑軌	1
62	線位移支架	1
63	光電編碼器支架	1
64	線位移聯接軸	1
65	馬蹄卡	1
66	光電編碼器	1
67	直線位移傳感器	1
68	制動輪轂	1套
69	電機活動調整螺母	4
70	制動器	1套
71	電機調整座	1
72	電機聯軸器內孔￠12	2
73	交流電機61K250RA-CF	1臺
74	交流減速速電機51K60RGN-CF	1臺
75	光軸電機座	1
76	電機等高座	1
77	鏈條拉力器	1
78	等高點調整塊	2
79	帶張力測量儀	1
80	鏈條	1
81	皮帶A型 900	1
82	輪槽規1 Y型	1
83	輪槽規2 Z、A、B、C型	1
84	輪槽規3D、I型	1
85	帶型規1Y、Z、A、B、C型	1
86	齒條規：m=1.5、2 ； m=2.5、3；m=4、5；	各1共3
87	墊板180×70×10	1
88	卡子	67
77	園頭平鍵5×5×20	15
78	外六角螺桿M4×10	8
79	外六角螺釘M8×110	50套（件）
80	外六角螺釘M8×25	20套（件）
81	外六角螺釘M8×60	6套（件）
82	機械系統創新設計搭接裝配實訓實驗臺	1
83	電器控制箱	1套
84	數據采集箱	1
85	機構測試軟件	1套

友情提示：

1、貨品驗收：閣下收貨時請檢查創意組合機械系統裝配訓練綜合實驗臺的貨品外觀，核實創意組合機械系統裝配訓練綜合實驗臺的數量及配件，拒收處于受損狀態的創意組合機械系統裝配訓練綜合實驗臺；

2、質保：頂邦將為閣下提供創意組合機械系統裝配訓練綜合實驗臺產品說明書內的質保條件和質保期，在質保范圍內提供對創意組合機械系統裝配訓練綜合實驗臺的免費維修，超出條件承諾時提供對創意組合機械系統裝配訓練綜合實驗臺的有償維修；

3、退換貨：閣下單方面原因?qū)е碌膭?chuàng)意組合機械系統裝配訓練綜合實驗臺選型錯誤或創意組合機械系統裝配訓練綜合實驗臺購買數量錯誤，造成創意組合機械系統裝配訓練綜合實驗臺的退換貨要求，將不被接受；

4、貨期：創意組合機械系統裝配訓練綜合實驗臺的發貨期為參考值，如您需要了解創意組合機械系統裝配訓練綜合實驗臺的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對創意組合機械系統裝配訓練綜合實驗臺有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關創意組合機械系統裝配訓練綜合實驗臺的咨詢。

上海頂邦教育設備制造有限公司　立于上海心懷天下
