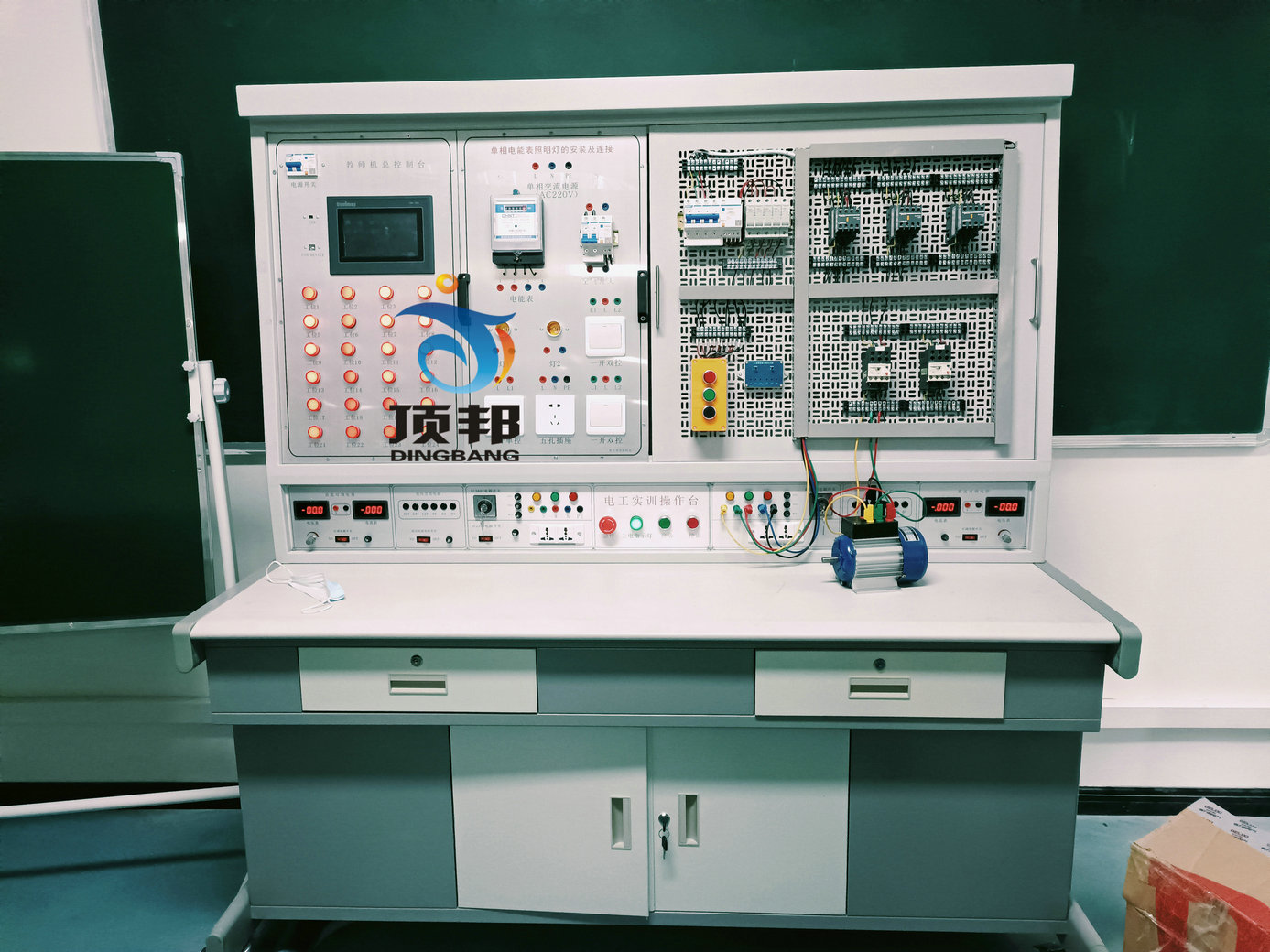

DB-990 電工實訓臺

/uploads/allimg/220328/1-22032Q25F4310.jpg

一、概述
電工實訓臺采用國際常用的模塊化設計，根據不同的實訓考核內容配置相應的實訓模塊，實訓方便、布局合理、易于擴展升級，實訓內容涵蓋電工儀表、電工接線工藝、電路分析、電力拖動等，符合初、中級電工國家職業標準教、培、考的要求，適應各職業學校、技工學校、中專學校、勞動培訓及技能鑒定機構等單位的教學培訓、實訓考核、技能鑒定。
二、技術性能
1.輸入電壓：三相四線制380V±10% 50Hz
2.工作環境：環境溫度范圍為-5～＋40℃
3.裝置容量：＜1KVA
4.安全保護：漏電動作電流≤30mA 過流保護、熔斷器保護
5.外形尺寸：1700mm×700mm×1800mm
6.輸出交流電源（兩路）：三相四線380V、單相220V，可調24V電壓表指示，電源帶有啟動急停按鈕。
三、實訓器材
1.實訓屏為鐵質雙層亞光密紋噴塑結構，鋁合金面板，為實訓掛箱提供交流電源、直流穩壓穩流電源。
2.每組提供線電壓380V或相電壓220V兩種電源，單相電源插座、線電壓輸入指示表。
3.每組提供一路恒流穩壓電源，電壓0-30V，電流2A，內置式繼電器自動換檔，多圈電位器連續調節，有數字表指示電流電壓值。
4.熱過載繼電器（正泰、每個工位2個）觸頭可更換、熔斷器（正泰、每個工位5個）、4p漏電保護器（每個工位1個）、輔助觸頭交流接觸器（每個工位3個）、接線端子（根據每個板子的位置點位配置）；線（黃、綠、紅、藍、黑0.75mm多股銅線各一批），長短根據線槽布置制作好，接頭配針頭或夾片。
5.三相異步電動機180W Y/△ 每個工位 1臺 。
6.實訓桌：鋁木結構，桌面為防火、防水、耐磨高密度板，造型美觀大方，堅固耐用。
7.線槽一批，根據模塊定制安裝至網板。
8. ★（一）配套電工技能實訓仿真軟件：1套（提供軟件界面及軟件功能截圖）
針對自己公司提供的電工技術實驗設備配套電工技能實訓仿真軟件，內容應包括電工基礎、儀器儀表、常用工具、導線連接、照明電路、電機與變壓器、低壓電器、電機控制電路、機床電路、電工識圖等實訓單元，滿足國家維修電工（中初級）鑒定考核的模塊。應具有職業性、情境性、交互性、工藝性和智能性。
實訓單元中應有多個典型的實訓項目，每個實訓單元根據實際情景能夠進行場景展示、語音視頻電路原理講解、仿真實訓操作、器件檢測、接線實操、線路檢查、故障排查、通電試車、考核并附有答案和操作提示。軟件以技能為核心，項目為引領、任務為驅動，職場環境為背景，操作步驟為主線，學生交互訓練為主體，滿足職業教育與技能實訓。
（二）配套電子技能實訓仿真教學軟件：1套（提供軟件界面及軟件功能截圖）
電子技術仿真實訓，電子設備裝接工的培訓與仿真技能實訓，是電子技能訓練中心、電子技能仿真實訓室主體虛擬仿真實訓軟件。軟件應基于虛擬現實技術的計算機仿真模擬技術，突出訓練學員的職業技能，突出學員的自我參與，電子技能訓練項目，應適用于從事電子、儀器儀表、電氣與自動化等專業實訓課教師授課使用。
仿真軟件應符合電子技能訓練教學大綱，針對自己公司提供的電工電子技術實驗設備開發的配套軟件，內容應包括儀器儀表、導線加工、檢修工具、焊接工藝、電子元器件、模擬電子技術、數字電子技術、生產工藝、插裝工藝、SMT工藝、收音機實訓實訓單元，應涵蓋國家電子設備裝接工（中初級）鑒定考核的全部主要模塊。具有職業性、情境性、交互性、工藝性、智能性。
實訓單元應具有多個典型的實訓項目，每個項目又根據需要設有目的、電路、原理、布局、連線、仿真、排故、考核等訓練任務。
上述兩款仿真軟件只各提供一套供教師上課使用即可，此部分在采購列表中沒有列出，可理解為整套實訓設備的輔助配套功能。
8. ★配套電工技術多媒體課件適應所有的教材，內容豐富并可隨意調取。合理地運用多媒體課件教學系統，可以很大程度上減輕老師講課的工作量。(包含以下內容):
第1章直流電路與電路分析方法
第2章電路的暫態分析
第3章正弦交流電路
第4章三相交流電路
第5章供電與用電
第6章變壓器
第7章電動機
第8章電動機控制
第9章電路的暫態分析
第10章正弦交流電路
第11章集成運算放大器
第12章繼電接觸器控制系統
第13章電子電路中的反饋
第14章半導體器件
第15章基本放大電路
第16章直流穩壓電源
第17章電力電子技術
第18章模擬量和數字量的轉換
第19章交通燈控制系統的設計
第20章觸發器和時序邏輯電路

四、實驗項目
1.點動正轉控制線路
2.直接啟動控制線路
3.正轉自鎖控制線路
4.帶過載保護的正轉控制線路
5.連續與點動混合控制線路
6.接觸器連鎖正反轉控制線路
7.按鈕連鎖正反轉控制線路
8.雙重連鎖正反轉控制線路
9.位置控制線路
10.自動往返控制線路
11.位置開關做自動停止正反轉控制線路
12.帶有點動的自動往返控制線路
13.順序啟動控制線路
14.時間控制的電氣控制線路
15.星三角降壓?jiǎn)?dòng)控制線路
16.電動機單向啟動能耗制動控制線路
17.電動機單向啟動反接制動控制線路

配置清單：

序號	名稱	規 格型號	單位	數量	備注
1	實訓臺	1500700800	個	1
1	實訓臺	網板 700*800	塊	2
2	熱繼電器		個	2	正泰
3	熔斷器		個	10
4	4P漏電保護	4P10A	個	1	正泰
5	接線端子	12位	個	2
6	交流接觸器		個	6	正泰
7	輔助觸頭		個	6	正泰
8	公共板		套	1
9	可調直流電源		個	2
10	數顯電壓表		個	2
11	數顯電流表		個	2
12	線	黃、綠、紅、藍、黑	條	1
13	開關盒		個	2
14	線槽	30*30MM 2米	個	若干
15	扎帶		捆	1
16	線		米	10
17	三相異步電動機	380V 180W 交流電動機（Y-△）	臺	2
18	空氣開關	2P+N	個	2	正泰
19		尖嘴鉗	套	2
20		剝線鉗	套	2
21		萬用表	只	2
22		十字螺絲刀	把	2
23		一字螺絲刀	把	2
24	1平線材	紅黑藍	圈	各1
25	電工仿真軟件		套	1
26	電子仿真軟件		套	1
27	電工技術課件		套	1
28	培訓實訓指導書		本	1

友情提示：

1、貨品驗收：閣下收貨時請檢查電工實訓臺的貨品外觀，核實電工實訓臺的數量及配件，拒收處于受損狀態的電工實訓臺；

2、質保：頂邦將為閣下提供電工實訓臺產品說明書內的質保條件和質保期，在質保范圍內提供對電工實訓臺的免費維修，超出條件承諾時提供對電工實訓臺的有償維修；

3、退換貨：閣下單方面原因?qū)е碌碾姽?shí)訓臺選型錯誤或電工實訓臺購買數量錯誤，造成電工實訓臺的退換貨要求，將不被接受；

4、貨期：電工實訓臺的發貨期為參考值，如您需要了解電工實訓臺的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對電工實訓臺有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關電工實訓臺的咨詢。
