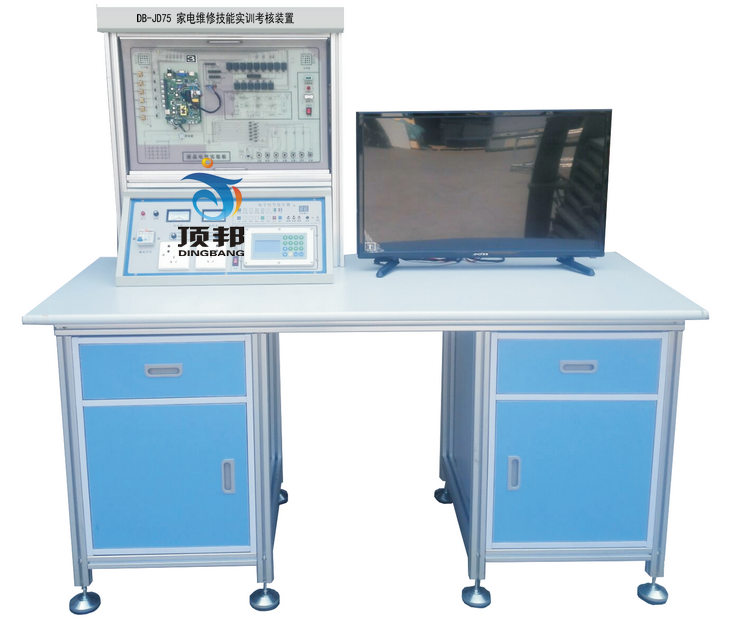

- DB-JD75 家電維修技能實訓考核裝置
一、 產品概述
DB-JD75 家電維修技能實訓考核裝置是根據中華人民共和國勞動和社會保障部發布的《“家用電子產品維修工”職業技能實訓和鑒定設備技術規范》，按照職業教育的教學和實訓要求而研發的產品，適合高職院校、職業學校的應用電子技術、電子電器應用與維修等專業的電視機原理與維修、家用電子產品原理。
本實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所的家電類專業及家電維修工中音視頻類維修實操，以及中級、高級工的技能鑒定考核。理與維修等課程的實訓教學。
二、系統組成
1、本實訓臺包括電源控制屏、電視機彩色信號發生器、智能考核系統、液晶電視檢測系統、液晶電視等組成。
2、電源控制屏對整個實訓臺的供電系統進行控制，當漏電電流>30mA時，實訓臺整機斷電；
3、彩色電視信號發生器：采用大規?？删幊踢壿嬁刂破骱途哂邢袼丶壦惴ǖ母咔逦炔噬盘栐础Ｓ兄鴪D象清晰、時序精確（圖形、采樣率高,色彩準確、圖形選擇有16頻道 電視信號形式：分為圓、點、格、黑白格、彩色、單色等16種形式，可通過 按鍵直接選擇（輸出信號：有視頻、伴音（中頻6.5M）、射頻輸出接口） 信號制式：PAL-D/K.顯示圖象共16幅 , 彩條 ,白光柵 , 紅光柵, 綠光柵, 藍光柵,黑光柵 ,12級階梯 , 十字中心及顯示幅值 , 四階棋盤 , 彩色棋盤.
4、掛箱所有故障可有手動直接設置，簡單方便，高效。同時也可以用電腦自動生成故障或者在學生機上操作：
5、多功能儀表
A、終端部分采用7寸彩色觸摸屏（裝學生實驗屏上）同時配有虛擬示波器、虛擬邏輯分折儀、虛擬頻譜儀、虛擬三用表、虛擬數字量輸入輸出模塊。
B、參數：
1）、雙蹤存貯示波器，多種同步方式，存貯深度可編程；
通道數：2路
帶寬：20MHZ
分辨率：8位
電壓范圍：-10~+10V
存貯深度：64K
2）、頻譜分折儀；
3）、數字三用表，可測電阻、電流、電壓等；
數字IO口
通道數：8路IO
輸入電平：TTL
輸出電平：TTL
電流驅動：20mA/通道
6、通過在本裝置上進行故障排查實操練習，可以了解并掌握液晶電視機整機工作原理、開關電源供電和各種保護原理、數字主板對音像視頻信號的處理原理等；并掌握萬能表、示波器等工具檢測和液晶電視機電路的維修方法；并可以設計EMI濾波器電路、PFC功率因數校正電路、PWM控制電路、開機/待機控制電路、過壓/過流/過溫保護電路等，為踏入社會工作打好基礎。
三、特點
1.本實驗臺為鋁合金骨架，結構牢固、規格標準、外型美觀大方，顏色鮮明，延長使用壽命，實驗“掛箱”采用隱藏式導軌結構，裝卸方便，做到面板無磨損，確保使用質量。便于移動和固定，利于實驗室布局。桌面為防水、防火、耐麿高密度板、結構堅固，造型美觀大方。設有抽屜和柜門，用于放置工具和資料等。
2、實驗臺采用可拆分式“模塊”結構具有任意組合，利于功能升級；同時也解決了整機維修難的問題，只要將體積小的掛箱寄回廠家就可以快速、方便的解決相應的問題；為保證實驗安全，高壓電源輸入輸出采用高安全、可靠的互套插座；低壓信號、電源模塊采用大、小兩種市場上常用大小的插座輸出，這種雙插座接口輸出方便適合不同接插線、連接口的使用。
3、擴展性能強：本實訓臺采用掛箱式結構，便于升級擴展?？梢詳U展全自動洗衣機、電飯煲、洗碗機、微波爐、消毒柜、電風扇等幾項小家電維修項目。只需增配相應的實訓掛箱和部件即可。
4、智能實訓考核系統
1）智能考核終端由240×128點陣藍底背光液晶屏、PVC輕觸鍵盤、單片機、存儲器、網絡接口等組成?？蓡螜C進行日歷和時鐘設置、考核時間設置、密碼設置、故障設置，具有已設故和排故信息掉電不丟失、誤排信息記錄、考核時間倒計時顯示、功能。智能考核上位機軟件具有設備在線檢測、試卷管理、考試管理、學生信息管理、教師信息管理、成績管理等功能。
2）智能考核系統具有網絡通訊接口，多臺設備可組成智能考核網絡，其中一臺計算機作為教師機進行故障設置和考核管理。
1）計算機可以監控1-126臺家用電器智能考核臺
2)已設置多個故障點。
3)具有發卷功能
4)具有收卷功能
5)具有單臺和全部實驗臺清零功能
6)具有自動檢測各家用電器考核臺的通訊聯機情況
7)可以生成學生個人成績單
8)可以對學生考核情況進行統計、分析
9)設有進入系統密碼，進入系統后能夠修改密碼
10)具有打印功能
11)具有答題次數限制功能
四、技術性能
1. 輸入電源：單相三線制AC220V±10% 50HZ
2. 工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃）
3. 整機容量：＜300VA
4. 安全保護：動作電流≤30mA、動作時間≤0.1s
5. 外形尺寸：1650mm×660mm×1600mm
6. 液晶電視，亮度500cd/m2,反應時間＜16ms，
五、液晶電視技術指標:（ 國內一線品牌電視）
1、顯示器尺寸、32寸 2、.對比度：400：1；
3、分辨率、1920×1080 4、.反應時間：<16 ms；
5、屏幕亮度、500cd/㎡；6.視角：178度
7、屏幕比例、16∶9；8.制式：NTSC/PAL/SECAM
9、輸入、YPbPr；VGA；HDMI；AV；USB
10.、工作電源：AC220V±10%-50Hz
11、環境溫度：5℃～35℃ 12、相對濕度：≤85%（25℃）；
13、整機功耗：＜100W 14、信號輸入：射頻48MHz-470MHz；
六．實訓臺配置（每臺配置）
序號 名稱 單位 數量 備注 1 實訓臺 臺 1 2 電烙鐵 個 1 3 數字萬用表 臺 1 4 真空吸附筆 臺 1 5 連接測試線 套 1 6 實訓指導書 套 1 7 凳子 個 2 8 通用測試軟件 個 1 9 網絡儀表表筆（萬用表） 套 2 選購件 10 網絡儀表表筆（示波器） 套 2 選購件 11 32寸液晶屏 套 1 國內一線品牌電視 12 液晶電視實驗掛箱500*600 套 1 13 智能考核軟件 套 1 14 網絡控制主機 套 1 老師配一套 實訓電源屏 套 1 內置電源，信號發生器，學生網絡 15 實訓桌子 套 1 鋁木結構1650*70*80MM帶二個抽屜 16 學生考核智能數據交換機 套 1 17 電視信號發生器 套 1 電腦桌 套 1 13套以上配置一套
七．故障說明
說明 電腦考核故障 手動故障 故障1 有電源輸入故障 故障1 有電源輸入故障 故障2 反饋信號采集故障 故障2 反饋信號采集故障 故障2 電源輸出故障、 故障2 電源輸出故障、 故障4 PWM控制故障 故障4 PWM控制故障 故障5 遙控故障 故障5 遙控故障 故障3 按鍵故障 故障3 按鍵故障 故障7 液晶屏顯示故障 故障7 液晶屏顯示故障 故障8 L無聲音故障等 故障8 無聲故障等 故障9 故障現象有三無 故障9 故障現象有三無 故障10 指示燈無聲無圖像 故障10 指示燈無聲無圖像 故障11 有聲無圖像 故障11 有聲無圖像 故障12 R無聲有圖像 故障12 R無聲有圖像 故障13 黑屏 故障13 黑屏 故障14 藍屏 故障14 藍屏 故障15 花屏故障 故障15 花屏故障 故障16 重影故障 故障17 圖像干擾故障 故障18 丟失G分量信號故障 故障19 丟失R分量信號故障 故障20 丟失B分量信號故障 故障21 視頻1輸入故障 故障22 視頻1L聲音故障 故障23 視頻1R聲音故障 故障24 視頻2輸入故障 故障25 視頻2L聲音故障 故障26 視頻2R聲音故障
友情提示：
1、貨品驗收：閣下收貨時請檢查家電維修技能實訓考核裝置的貨品外觀，核實家電維修技能實訓考核裝置的數量及配件，拒收處于受損狀態的家電維修技能實訓考核裝置；
2、質保：頂邦將為閣下提供家電維修技能實訓考核裝置產品說明書內的質保條件和質保期，在質保范圍內提供對家電維修技能實訓考核裝置的免費維修，超出條件承諾時提供對家電維修技能實訓考核裝置的有償維修；
3、退換貨：閣下單方面原因?qū)е碌募译娋S修技能實訓考核裝置選型錯誤或家電維修技能實訓考核裝置購買數量錯誤，造成家電維修技能實訓考核裝置的退換貨要求，將不被接受；
4、貨期：家電維修技能實訓考核裝置的發貨期為參考值，如您需要了解家電維修技能實訓考核裝置的精確貨期，請與頂邦的銷售人員聯系；
5、如閣下對家電維修技能實訓考核裝置有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關家電維修技能實訓考核裝置的咨詢。
