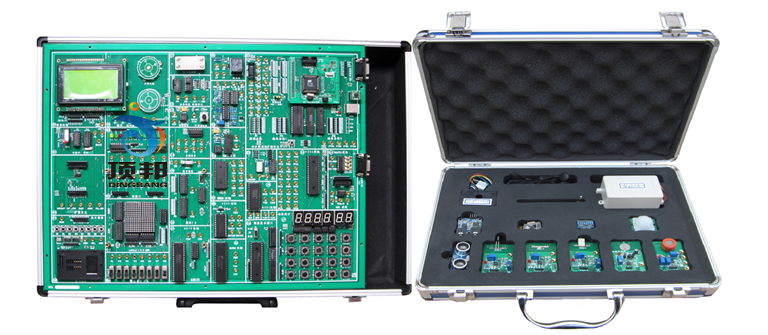

DB-52EH 萬能單片機實驗開發系統

一、系統簡介
萬能單片機實驗開發系統是《MCS-51單片機原理與接口》《單片機控制技術》《自動化控制》《EDA》等課程教學的最佳配套實驗設備。以小系統、多功能、易擴展為設計思想，主板以《單片機實驗指導書》基礎實驗為主，增加地址總線、數據總線、控制總線引出和擴展單元（區），這樣學?？梢詮男枰霭l(fā)，選配各種擴展模塊，為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境，也是科研、開發工作者的得力助手。

二、系統組成：
•硬件：
（1）開發系統組成：單片機仿真接口（仿真器外接），用戶CPU（AT89S52），系統控制芯片（1032），64K程序存儲器（w27c512），64K數據存儲器（61256x2），開放式4*6鍵盤電路，開放式6位動態數碼管顯示電路.
（2）輸入/ 輸出：128*64 LCD圖文電路（或字符式1602 LCD），單脈沖發生器，8MH時鐘分頻，8位開關邏輯電平輸入/ 輸出電路，排針∕鎖緊孔轉接口、16*16 LED點陣電路，音頻功放，0～5V可調模擬量，PWM電路、射極跟隨器，ISP在線下載接口，打印口，用戶串行接口。
（3）常用接口芯片：RS232/485、74LS273、74LS244、8279、0832、0809、8253、8250、8251、8255、等；
（4）控制對象：喇叭、溫度18B20、IC卡讀寫、蜂鳴器、小型直流電機、步進電機、壓力傳感器、繼電器等；
（5）擴展單元接口：提供總線接口，可自行擴展設計或選配我公司各種擴展模塊。
•軟件：
系統配置2000/xp等操作平臺的單片機仿真調試軟件，支持匯編、C51語言編譯、調試；單片機在線下載軟件等。
•電源：
系統內置高性能直流穩壓電源。
•機箱：
系統配置輕便鋁合金箱子作為實驗儀機箱。

三、系統主要特點:
（1）仿真器外接：仿真器和實驗系統分開，實驗系統只留仿真器接口，仿真器可單獨使用。實驗儀配置的51/96通用單片機仿真器，64K數據空間、64K 程序空間全部開放，不占用CPU資源，采用雙CPU模式，仿真CPU和實驗CPU獨立運行，軟件提供單步、斷點、暫停、全速運行等調試功能。該實驗儀也可選配Keil-C仿真器，支持Keil-C軟件。在線仿真、在線編程下載，自動識別,無需開關切換，用戶CPU資源全部開放,可支持總線仿真和IO口仿真(P0,P1,P2,P3)。
（2）仿真C8051F 單片機（SOC）：選配C8051F 仿真系統，可對嵌入式系統C8051F 單片機（SOC）實驗、開發的。
（3）仿真AVR ATMEGA16單片機：選配JTAG-ICE仿真系統，可對AVR系統ATMEGA16 單片機實驗、開發的。
（4）支持仿真下載MICROCHIP系列單片機,如 PIC16F877A 單片機,配有USB接口的仿真下載編程器. （選配）
（5）支持仿真下載TI MSP430F449等單片機,配有MSP430JTAG仿真器（選配）
（6）支持EDA開發：通過選配EDA擴展卡，實現EDA(CPLD/FPGA)和單片機兩合一，可分別控制實驗電路。（選配價格根據不同的模塊另議）
（7）實驗開放性：實驗電路單元盡可能獨立開放,如開放式鍵盤, 開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。
（8）二次開發：系統將地址總線、數據總線、控制總線全部引出，主機板留有擴展單元，通過單片機仿真器調試用戶系統。
（9）在線下載：在線編程自動識別,無需開關切換，不需編程器，可直接燒錄AT89S5X單片機。
（10）二種工作方式：一是聯PC機運行，在與上位軟件聯機的狀態下，實現各種調試和行運的操作；二是脫機運行，系統配有管理監控，在無仿真器狀態下，系統自動切換到脫機管理狀態，用戶可輕松調用EPROM中的實驗程序完成實驗。
以上各種CPU均配有詳細的實驗例程和實驗指導文檔，其中上述第10項是針對S52系統.
四、實驗項目:
(一)軟件實驗

1	清零程序	6	查找相同數據個數
2	拆字程序	7	無符號雙字節快速乘法子程序
3	拼字程序	8	多分支程序
4	數據區傳送子程序	9	脈沖計數實驗
5	數據排序?qū)嶒?/span>	10	電腦時鐘實驗

(二)硬件實驗

1	P1口亮燈實驗	15	繼電器控制實驗
2	P1口轉彎燈實驗	16	步進電機控制
3	P3.3口輸入，P1口輸出實驗	17	8253方波實驗
4	工業順序控制實驗	18	小直流電機調速實驗（霍爾傳感器）
5	8255 A、B、C口輸出方波實驗	19	16*16 LED點陣顯示實驗
6	8255 PA口控制PB口	20	128*64（1602）LCD液晶顯示實驗
7	8255控制交通燈	21	8250可編程異步通訊接口實驗（自發自收）
8	簡單I/O擴展實驗	22	8251可編程通訊接口實驗（與PC機）
9	A/D0809轉換實驗	23	單片機RS232/485串行發送實驗（雙機通訊）
10	D/A0832轉換實驗	24	單片機RS232/485串行接收實驗（雙機通訊）
11	8279鍵盤顯示實驗	25	DS18B20單總線溫度測量實驗
12	通用打印機實驗；（打印機選配☆）	26	壓力實驗
13	微型打印機打印字符、曲線、漢字實驗；（打印機選配☆）	27	PWM實驗
14	I2C儲存卡讀寫實驗	28	射極跟隨器

(三)擴展卡實驗（選配）☆

1	POD1擴展卡主持以下實驗	看門狗實驗
		紅外線遙控收發實驗
		165并轉串
		164串轉并
		查詢式鍵盤
2	POD2擴展卡主持以下實驗	LM331 V/F、F/V實驗
2	POD2擴展卡主持以下實驗	138譯碼
3	POD3擴展卡主持以下實驗	串行EEPROM 93C46讀寫實驗
		I2C AT24C02讀寫實驗
		TLC549串行A/D轉換實驗
		TLC5615 10位D/A串行轉換實驗
		PCF8563 I²C日歷時鐘實驗
4	POD4擴展卡主持以下實驗	ISD1420 語音錄放
5	POD5擴展卡	40芯鎖緊大孔引出，擴展主板以外接口芯片用
6	POD1032擴展卡	主持Lattice公司：ISP1032E芯片實驗開發
7	POD1C3擴展卡	主持Atera公司：EP1C3T144芯片實驗開發
8	POD1C6擴展卡	主持Atera公司：EP1C6T144芯片實驗開發
9	CAN卡	CAN總線通訊接口實驗
10	以太網卡	以太網TCP/IP協議接口實驗
11	USB2.0卡	USB2.0通訊接口實驗。
12	TFT液晶顯示器	TFT觸摸彩屏顯示文字和彩條實驗
		TFT觸摸彩屏顯示圖片實驗
		TFT觸摸彩屏觸摸實驗

(四)創新實驗?zāi)K(選配)

1	傾斜檢測傳感器模塊	2	凝露檢測傳感器模塊
3	觸摸檢測傳感器模塊	4	火焰檢測傳感器模塊
5	紫外檢測傳感器模塊	6	氣體檢測傳感器模塊
7	振動檢測傳感器模塊	8	超聲波測距模塊
9	數字收音機模塊	10	無線數據通訊模塊
11	人體紅外感應模塊	12	塵埃灰塵粉塵檢測傳感器模塊
13	光電傳感器模塊	14	光敏傳感器模塊

(五) 單片機（選配）☆

1	仿真C8051F 單片機（SOC）：選配C8051F 仿真系統，可對嵌入式系統C8051F 單片機（SOC）實驗、開發的。
2	仿真AVR ATMEGA16單片機：選配JTAG-ICE仿真系統，可對AVR系統ATMEGA16 單片機實驗、開發的。
3	支持仿真下載MICROCHIP系列單片機,如 PIC16F877A 單片機,配有USB接口的仿真下載編程器.
4	支持仿真下載TI MSP430F449等單片機,配有MSP430JTAG仿真器
5	支持EDA開發：通過選配EDA擴展卡，實現EDA(CPLD/FPGA)和單片機兩合一，可分別控制實驗電路。

(六)單片機實訓包模塊（選配）☆

序號	實訓包名稱	配件		說明
序號	實訓包名稱	配件名稱	數量	說明
1.	可燃?xì)怏w報警儀	51單片機系統	1	使用可燃?xì)怏w傳感器，調理電路進行信號調理，單片機根據信號進行報警。
		可燃?xì)怏w檢測模塊	1
		配件、技術資料	1
2.	流量液位檢測自動供水（帶紅外遙控）	51單片機系統	1	單片機實時檢測并在LED上實時顯示水流量信息，同時根據液位情況，控制水泵進行自動供水控制，水流量可手動進行調節。系統帶紅外遙控系統。
		透明供水系統模型	1
		水泵	1
		流量檢測系統	1
		液位檢測系統	1
		紅外遙控器	1
		配件、技術資料	1
3.	超聲波倒車?yán)走_	51單片機系統	1個	使用一對超聲波傳感器，單片機根據發射與接收超聲波信號的時間差來計算距離，帶溫度補償，結果用數碼管顯示
		超聲波測距模塊	1個
		顯示模塊	1個
		配件、技術資料	1份
4.	環境測試儀	51單片機系統	1個	使用溫度、濕度、光強傳感器，測量環境溫度和濕度及光線明暗
		環境測試模塊	1個
		鍵盤顯示模塊	1個
		配件、技術資料	1份
5.	出租車計價器	51單片機系統	1個	直流電機模擬車輪，用霍爾傳感器測里程，用LCD顯示里程、單價、總價、等信息
		液晶顯示模塊	1個
		直流電機模塊	1個
		配件、技術資料	1份
6.	數字式多路溫度采集系統	51單片機系統	1個	對8組DS18B20同進進行溫度采集和顯示
		DS18B20模塊	1個
		鍵盤顯示模塊	1個
		配件、技術資料	1份
7.	數據采集系統	51單片機系統	1個	采用AD轉換器轉換模擬信號，再通過單片機串口發送到PC機，PC機對收到的數據進行顯示
		數據采集模塊	1個
		串行通信模塊	1個
		配件、技術資料	1份
8.	交通燈控制系統	51單片機系統	1個	用LED發光二極管模擬交通燈，數碼管顯示倒計時秒數
		交通燈模塊	1個
		顯示模塊	1個
		配件、技術資料	1份
9.	直流、步進電機控制系統	51單片機系統	1個	PWM控制直流電機轉速，并用霍爾傳感器測速；步進電機正反轉控制、速度控制
		電機控制模塊	1個
		鍵盤顯示模塊	1個
		配件、技術資料	1份
10.	公交車報站器	51單片機系統	1個	公交車報站，語音提示，可進行語音錄放控制
		語音錄放模塊	1個
		配件、技術資料	1份
11.	紅外測溫儀	單片機系統	1個	使用熱釋紅外傳感器，實現非接觸測量人體、物體溫度，用數碼管顯示
		紅外測溫模塊	1個
		鍵盤顯示模塊	1個
		配件、技術資料	1份
12.	數字電子鐘	51單片機系統	1個	年、月、日、星期、時、分、秒顯示，程序中可設置初值
		日歷時鐘模塊	1個
		鍵盤顯示模塊	1個
		配件、技術資料	1份
13.	俄羅斯方塊游戲	單片機系統	1個	單片機實現俄羅斯游戲，用LCD顯示，鍵盤控制
		液晶顯示模塊	1個
		鍵盤顯示模塊	1個
		配件、技術資料	1份
14.	電子稱	51單片機系統	1個	測量物體質量，用數碼管顯示，提供法碼，量程500克
		壓力測量模塊	1個
		鍵盤顯示模塊	1個
		配件、技術資料	1份
15.	考勤機	51單片機系統	1個	IC卡應用于考勤機，身份識別
		讀卡器模塊	1個
		鍵盤顯示模塊	1個
		配件、技術資料	1份
16.	U盤、SD卡讀寫器	U盤、SD卡讀寫模塊	1個	可讀寫U盤/SD卡，U盤/SD卡自配
16.	U盤、SD卡讀寫器	配件、技術資料	1份	可讀寫U盤/SD卡，U盤/SD卡自配
17.	MP3音樂播放器	MP3播放模塊	1個	可播放MP3音樂，并可自由更新MP3文件
17.	MP3音樂播放器	配件、技術資料	1份	可播放MP3音樂，并可自由更新MP3文件
18.	無線語音傳輸系統	單片機系統	1個	無線數據傳輸模塊實現數據傳輸，注：用戶至少配兩套系統才能完成傳輸功能
		無線通信模塊	1個
		配件、技術資料	1份
19.	基于CAN總線的汽車車窗控制	51單片機系統	1個	CAN總線方式通信，控制車窗的開合（模擬），注：用戶至少配兩套系統才能完成傳輸功能
		CAN通訊模塊	1個
		配件、技術資料	1份
20.	網絡家電	51單片機系統	1個	通過以太網控制（模擬）空調的啟動、停止和設置
		以太網通訊模塊	1 個
		配件、技術資料	1份
21.	GSM通信系統	51單片機系統	1個	單片機控制GSM通信模塊實現自動拔號通話功能
		GSM網絡通信模塊	1 個
		配件、技術資料	1份
22.	GPS定位	51單片機系統	1個	單片機讀取GPS模塊信號：時間、經度、緯度、海拔、移動速度等，用LCD顯示
		GPS模塊	1個
		液晶顯示模塊	1個
		配件、技術資料	1份
23.	語音識別機器人	語音識別控制模塊	1個	單片機對語音進行識別，可以控制機器人前進、后退、左轉、右轉、跳舞等動作
		機器人	1個
		機器人控制板	1個
		配件、技術資料	1份
24.	語音遙控小車	語音識別控制模塊	1個	單片機對語音進行識別，控制小車前進、后退、左轉、右轉等動作
		小車車體	1個
		小車驅動板	1個
		配件、技術資料	1份
25.	LED點陣顯示屏	51單片機系統	1個	基于51單片機控制的多功能LED點陣顯示屏，適合單片機實訓中的項目教學，由64片88點陣LED模塊組成，可同時顯示16個1616點陣的漢字。
		LED顯示屏	1個
		配件、技術資料	1份

友情提示：

1、貨品驗收：閣下收貨時請檢查萬能單片機實驗開發系統的貨品外觀，核實萬能單片機實驗開發系統的數量及配件，拒收處于受損狀態的萬能單片機實驗開發系統；

2、質保：頂邦將為閣下提供萬能單片機實驗開發系統產品說明書內的質保條件和質保期，在質保范圍內提供對萬能單片機實驗開發系統的免費維修，超出條件承諾時提供對萬能單片機實驗開發系統的有償維修；

3、退換貨：閣下單方面原因?qū)е碌娜f能單片機實驗開發系統選型錯誤或萬能單片機實驗開發系統購買數量錯誤，造成萬能單片機實驗開發系統的退換貨要求，將不被接受；

4、貨期：萬能單片機實驗開發系統的發貨期為參考值，如您需要了解萬能單片機實驗開發系統的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對萬能單片機實驗開發系統有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關萬能單片機實驗開發系統的咨詢。
